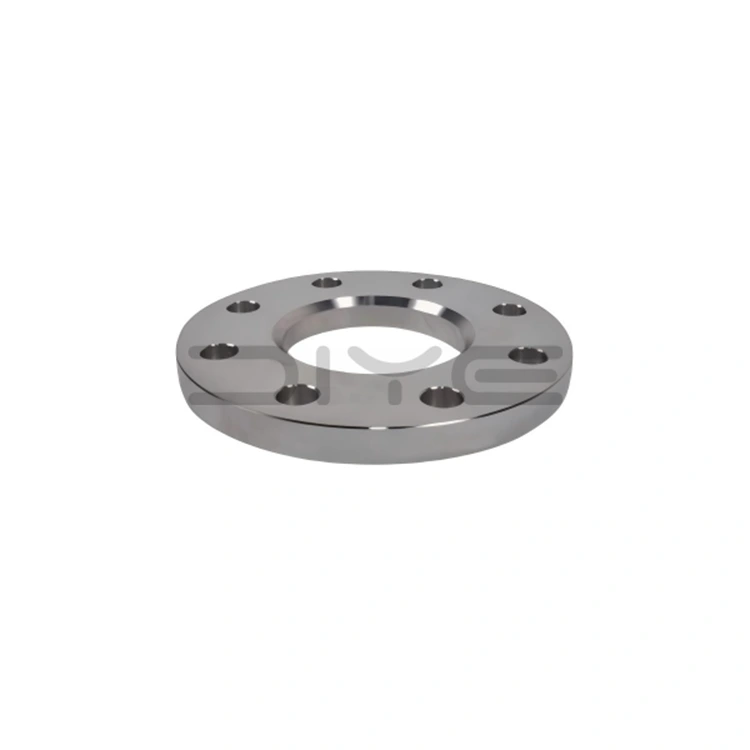

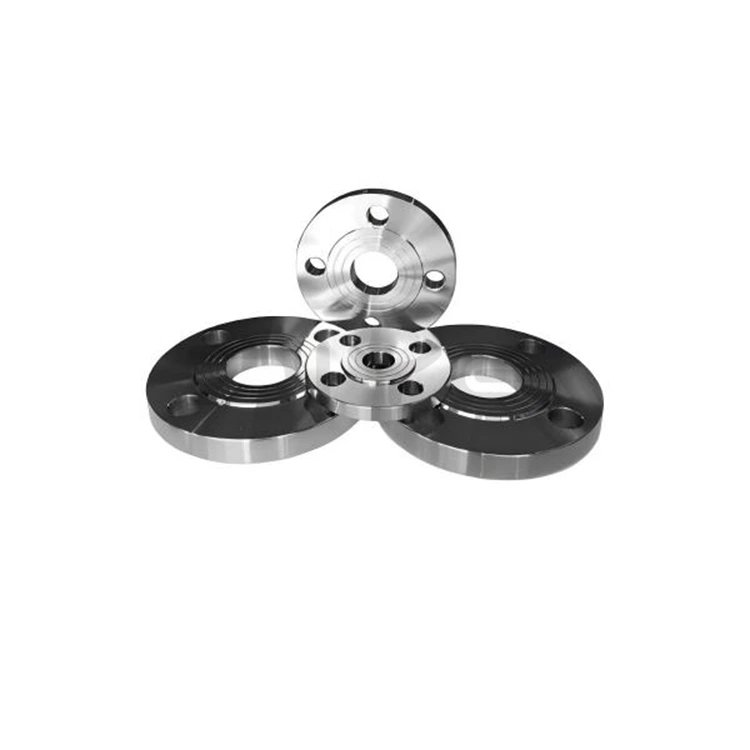

GOST 12820-80 Flanş

GOST 12820-80 Flanşımız, hem geleneksel Rus hem de yeni nesil boru hattı spesifikasyonlarıyla uyumlu eksiksiz bir teknik sistem oluşturan iki temel GOST standart sistemine dayalı olarak üretilmektedir:

1. GOST 12820-80: Özellikle orta ve düşük basınçlı çelik geçmeli flanşlar için klasik bir standarttır, PN 0,1–2,5MPa, DN10–1600 için uygundur, öncelikle RF/FF sızdırmazlık yüzeyleriyle donatılmıştır ve geleneksel belediye ve genel endüstriyel boru hatlarında yaygın olarak kullanılır.

2. GOST 33259-2015: Eski standardın yerini alan, tüm basınç derecelerini (PN1–250) ve geçmeli, kaynak boyunlu, gevşek flanş ve kör flanş dahil tüm flanş türlerini kapsayan, yüksek basınçlı ve çeşitli projelerin ihtiyaçlarını karşılayan yeni bir evrensel ana standart.

Temel Ürün Parametreleri

1. Basınç ve Çap Aralığı

- Nominal Basınç (PN): 0,1 ila 2,5 MPa çalışma koşullarını kapsayan 6 seviye (PN0,1, 0,25, 0,6, 1, 1,6, 2,5).

- Nominal Çap (DN): DN10–1600 (½"–64"), genel endüstriyel boru özelliklerine uygundur.

2. Sızdırmazlık Yüzeyi Tipi

- Standart Tip: RF (Yükseltilmiş Yüz, Tip 02) su hattı ile, pürüzlülük Ra≤3,2μm; FF (Düz Yüzlü, Tip 01) flanş düzlemiyle aynı hizadadır.

- İsteğe Bağlı Tipler: MFM (Yükseltilmiş Yüz), TG (Dil ve Oluk), yüksek basınçlı/aşındırıcı ortamlara uygundur.

3. Malzeme Seçimi

GOST 12816-80 standardına uygun ana akım Rus standartlarını ve uluslararası eşdeğer malzemeleri kullanır:

- Paslanmaz Çelik: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Karbon Çelik: St20, St35; Düşük Alaşımlı Çelik: 16Mn.

Üretim ve Kalite Güvencesi

1. Üretim Kontrolü

- Dış çap, iç çap, cıvata deliği merkez mesafesi, kalınlık ve sızdırmazlık yüzeyi yüksekliği dahil olmak üzere boyutsal doğruluk, standart tablolara sıkı sıkıya bağlıdır;

- Gelişmiş CNC işleme ve dövme işlemleri, istikrarlı ürün performansı ve yüksek tutarlılık sağlar.

2. Kalite Kontrolü

- Tam parça denetimi: görsel denetim, boyut ölçümü ve 1,5 kat nominal basınç hidrostatik testi;

- Tam sertifikasyon: Her parti için GOST malzeme sertifikası, EAC sertifikası ve kalite kontrol raporu sağlanır.

Flanş Tipi Kapsama Alanı:

1. 01: Düz yüzlü flanş (PL, GOST 12820-80 çekirdek tipi)

2. 02: Soket flanşı (SO)

3. 03: Gevşek flanş (LJ)

4. 04: Gevşek alın flanşı (LJ)

5. 05: Alın flanşı (WN, GOST 12821-80'e uygun)

6. 06: Kör flanş (BL)

Özelleştirme ve Destek Hizmetleri:

1. Standart dışı özelleştirme: Boyut, malzeme ve sızdırmazlık yüzeyi proje çizimlerine göre özelleştirilebilir;

2. Tek elden tedarik: Eşleşen GOST bağlantı elemanları ve contaları sağlayarak tedarik sürecini basitleştirir ve uyumluluk sağlar;

3. Pazara uyarlanabilirlik: Ürünler, uzun vadeli projelere ve dış ticaret işbirliklerine uygun, Rusya ve BDT pazar standartlarına tamamen uygundur.

DIYE VALVE GOST 12820-80 Flanş, profesyonel üretimi, standartlara uygunluğu ve güvenilir kaliteyi birleştirerek Rusya, BDT ve Orta Asya pazarlarında düşük ve orta basınçlı boru hattı bağlantıları için tercih edilen ürün haline gelir. Global ortaklarımıza istikrarlı tedarik ve teknik destek sağlayarak, önce kalite ve müşteri ilkelerine bağlı kalıyoruz.

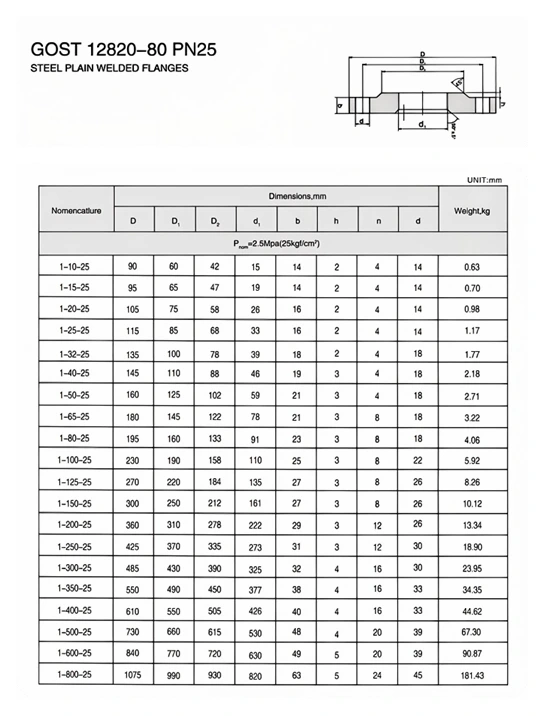

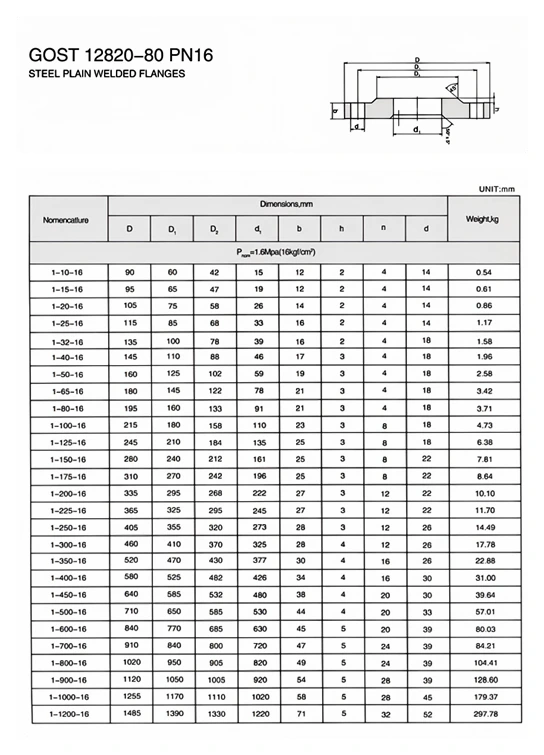

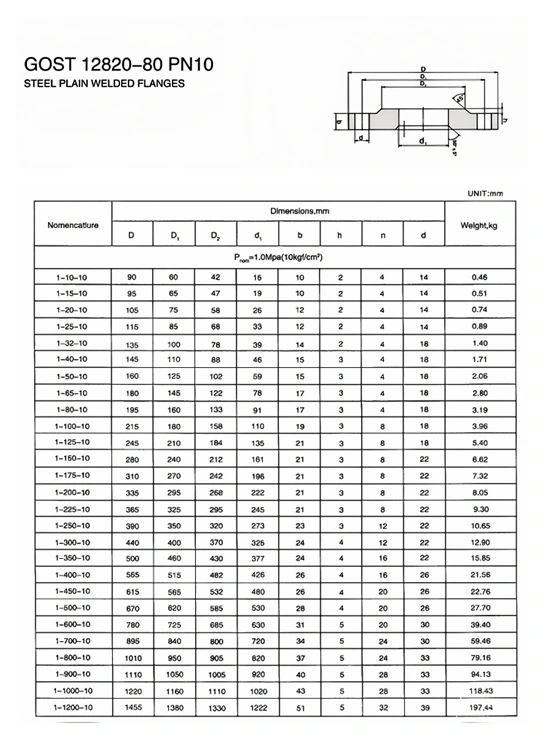

Teknik Özellikler

SSS

S: GOST 12820-80 Flanşlar için ortak temel standartlar nelerdir?

C: GOST 12820-80, orta ve düşük basınçlı çelik geçmeli flanşlar konusunda uzmanlaşmış klasik eski bir standarttır; GOST 33259-2015, eski sistemin tamamen yerini alan, tüm basınç seviyelerini ve her türlü flanşı kapsayan ve modern Rus işletmeleri ve EAC sertifikasyon projeleriyle kenetlenen genel ana standardın yeni bir versiyonudur.

S: İki standart birbiriyle değiştirilebilir ve birleştirilebilir mi?

C: Geleneksel boyutlar uyumludur ancak yüksek basınç, sızdırmazlık yüzeyi, duvar kalınlığı ve cıvata parametreleri için GOST 33259-2015 geçerli olacaktır; GOST 12820-80 eski ekipmanların bakımı için kullanılabilir ve yeni inşaat projeleri için 2015 yeni standardı uygulanmalıdır.

S: GOST geçmeli flanşlar ve kaynak boyunlu flanşlar arasında nasıl seçim yapılır?

C: GOST 12820-80 geçmeli flanşlar normal sıcaklık, orta ve düşük basınç, genel su temini ve drenaj/proses boru hatları için uygundur; GOST 33259-2015 kaynak boyunlu flanşlar yüksek sıcaklığa ve yüksek basınca dayanıklı, titreşim önleyicidir ve petrol ve gaz, kimya endüstrisi, ana buhar ve diğer yüksek riskli boru hatlarında kullanılır.

S: GOST 12820-80 Flanşların ortak sızdırmazlık yüzeyi türleri nelerdir?

A: RF (Yükseltilmiş Yüz, en yaygın kullanılan), FF (Düz Yüz), MFM (Erkek-Dişi Yüz), TG (Dil ve Oluk Yüzü), RJ (Halka Bağlantı Yüzü, yeni standardın üst düzey konfigürasyonu, yüksek sıcaklık ve yüksek basınçlı metal sızdırmazlığa adanmış).

S: Hangi boru hatları ve cıvatalar GOST 12820-80 Flanşlarla eşleşir?

C: GOST standart çelik borular ve GOST özel cıvata ve somunlarla uyumludur. Contalar GOST standart kauçuk contalar, spiral sarımlı contalar ve metal halka contalar arasından seçilir. Tam eşleştirme seti sızıntıyı önler.
