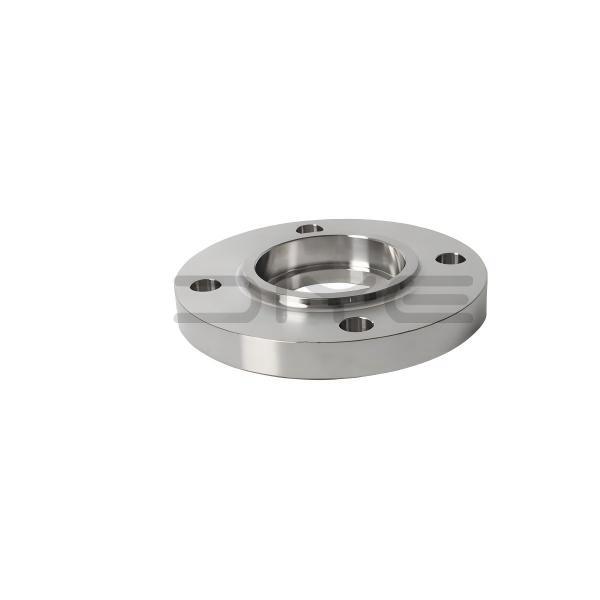

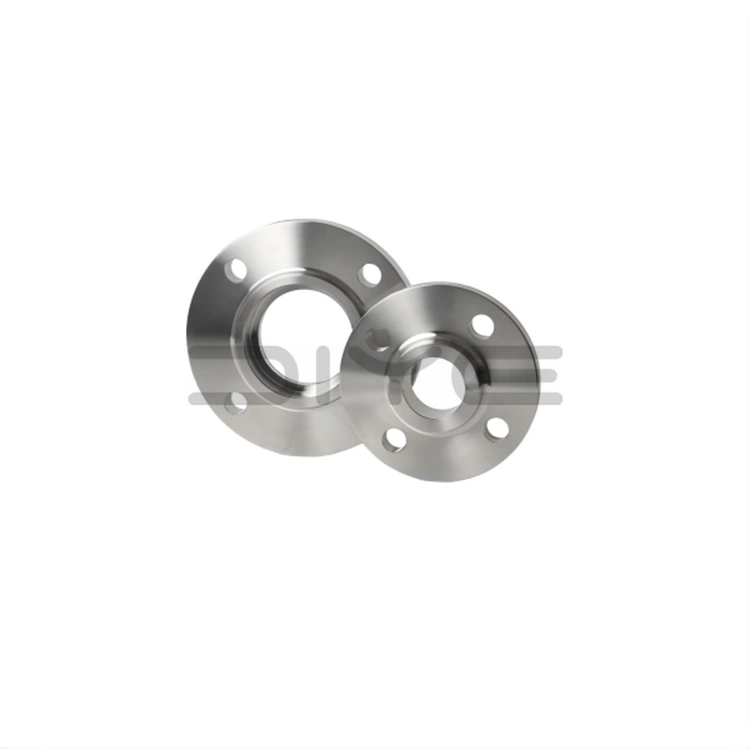

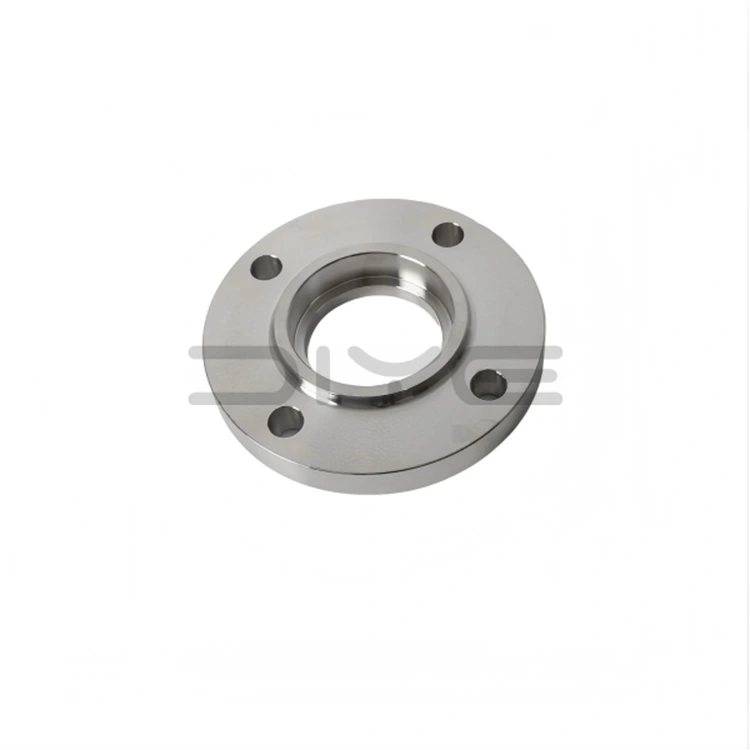

Soket Kaynak Flanşı

Bir Soket Kaynak Flanşı, bir ucunda dahili bir soket oluğu bulunan, boyunlu bir dövme flanştır. Kurulum sırasında, çelik boru sokete yerleştirilir ve harici köşe kaynağı ile sabitlenir, böylece boru ucunun eğimlendirilmesi veya alın kaynaklı destek plakası kullanılmasına gerek kalmaz. Ürünler öncelikle ASME B16.5 standartlarına göre üretilmekte olup, Sınıf 150'den Sınıf 2500'e kadar basınç derecelerini kapsamakta olup, bu da onları küçük çaplı, yüksek basınçlı boru sistemleri için tercih edilen sökülebilir bağlantı haline getirmektedir.

Standart Sızdırmazlık Yüzeyi Tipleri

1. RF (Yükseltilmiş Yüz): Genel çalışma koşullarına uygun, spiral sarımlı contalar ve PTFE contalarla uyumlu, endüstrinin ana tipi.

2. RJ (Ring Joint): Aşırı yüksek sıcaklık ve yüksek basınç koşulları için tasarlanmış olup, metal ring contalarla uyumludur.

3. MFM (Eşleşen Yüz): Contanın aşınmasını ve sıkışmasını önleyerek zorlu koşullar altında sızdırmazlık stabilitesini artırır.

Çalışma Prensibi ve Kaynak Prosesi

1. Borunun Yerleştirilmesi: Boruyu iç basamakla temas edene kadar sokete sokun, ardından termal genleşme açıklığı sağlamak için hafifçe geri çekin.

2. Köşe Kaynağı: Borunun dış duvarı ile flanş boynunun birleşim yerinde sürekli dış köşe kaynakları yapın.

3. Sızdırmazlık ve Gerilim Giderme: Kaynak, yapısal sabitleme ve sızdırmazlık sağlar; iç boşluk termal genleşmeyi emerek kaynak çatlamasını önler.

4. Tahribatsız Muayene: Kritik küçük çaplı sistemlerin hassas sızdırmazlık performansını sağlamak için kaynak, PT nüfuz testine tabi tutulabilir.

Temel Yapısal Avantajlar

1. Kendinden Merkezli Soket Kaynak Flanşı: Yerleşik soket kaynak flanşı, otomatik boru hizalamasına olanak tanır, kurulumu basitleştirir ve yüksek eşeksenlilik sağlar.

2. Bütünleşik Dövme Yapı: Tek parça dövme boyun tasarımı, mükemmel sağlamlık ve sabit basınç direnci sağlar.

3. Verimli ve Kullanışlı Kaynak: Yalnızca dış köşe kaynakları gereklidir, hızlı inşaat sağlar ve tam nüfuziyetli kaynak ihtiyacını ortadan kaldırır.

4. Termal Stres Koruması: Yüksek sıcaklıktaki termal stresi ortadan kaldırmak ve bağlantı arızasını önlemek için borunun alt kısmında özel bir genleşme boşluğu sağlanmıştır.

Özellikler ve Malzeme Seçenekleri

1. Standart Boyutlar: Öncelikle DN15–DN50 (NPS 1/2″–2″), küçük çaplı yüksek basınçlı sistemler için optimize edilmiştir.

2. Basınç Değerleri: Yaygın olarak kullanılan spesifikasyonlar Sınıf 300/600 ve üzeri olup, orta ve yüksek basınç koşullarına uygundur.

3. Malzeme Türleri: ASTM A105 karbon çeliği, 304/316L paslanmaz çelik, alaşımlı çelik ve düşük sıcaklıkta dövme çelik olarak mevcuttur.

Uygulama Senaryoları ve Hizmet Yetenekleri

DIYE VALVE Soket Kaynak Flanşları, petrol ve gaz, kimya, enerji üretimi ve uluslararası mühendislik projelerinde yaygın olarak kullanılmaktadır. Stoklarımızda standart ölçülerin yanı sıra, standart dışı ölçüler ve özel malzemeler için de tamamen özelleştirilmiş çözümler sunuyoruz. Her ürün, eksiksiz bir orijinal üretici kalite kontrol raporu, malzeme sertifikası, kusur tespit verileri ve dünya çapındaki çeşitli projelerin gerekliliklerine tam uyum sağlayan tam bir ihracat belgeleri seti ile birlikte gelir.

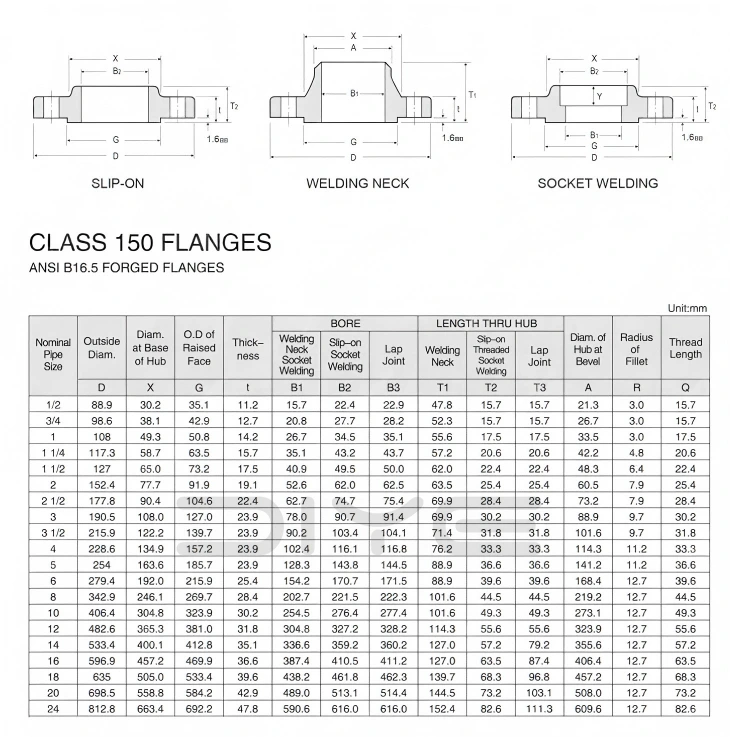

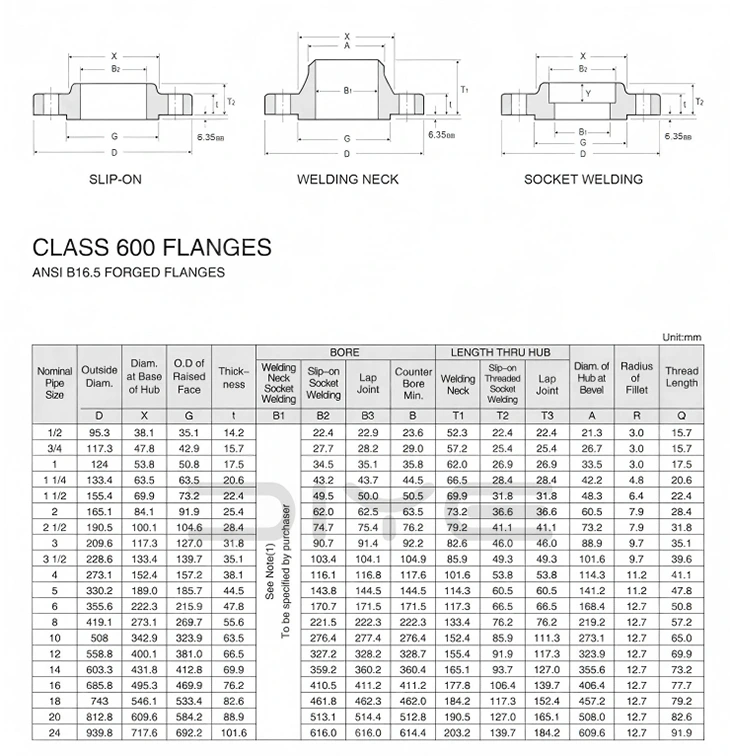

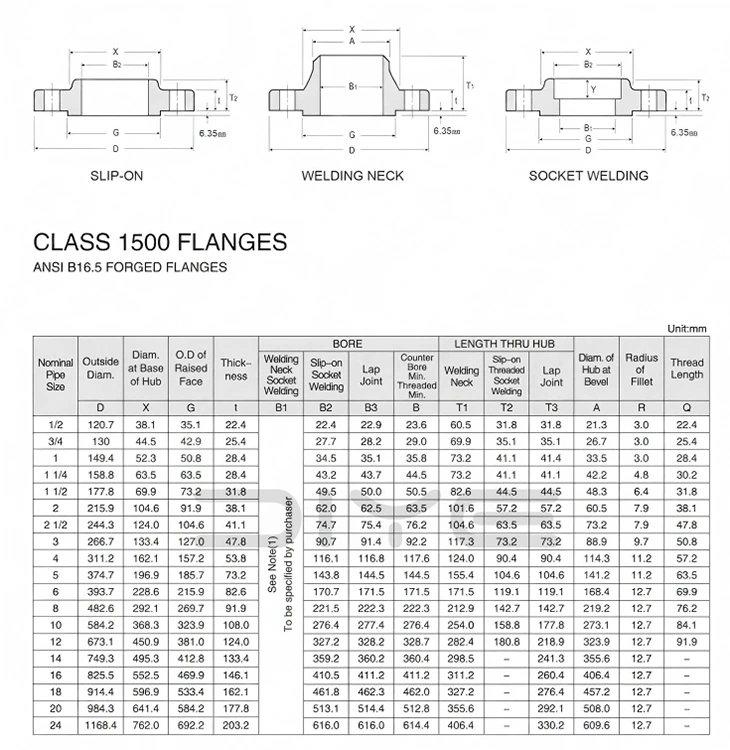

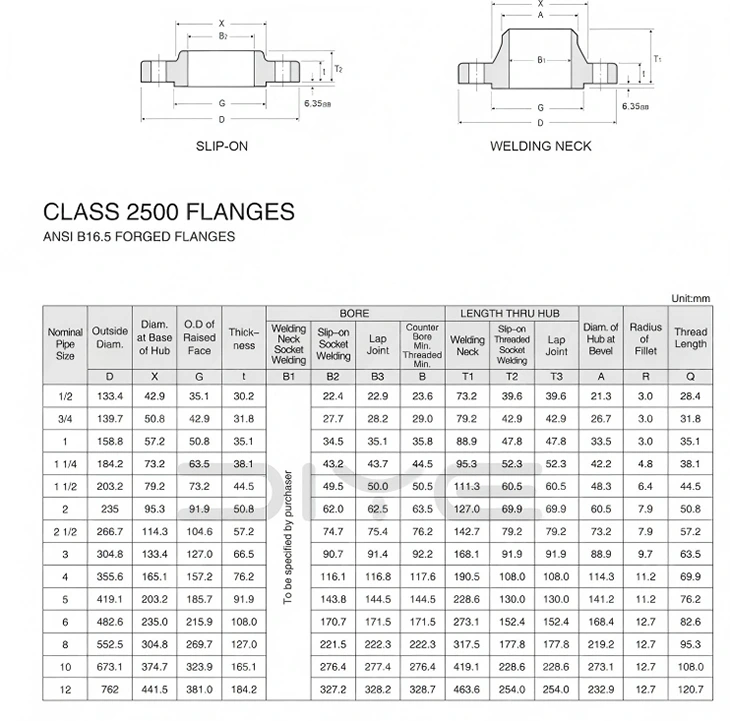

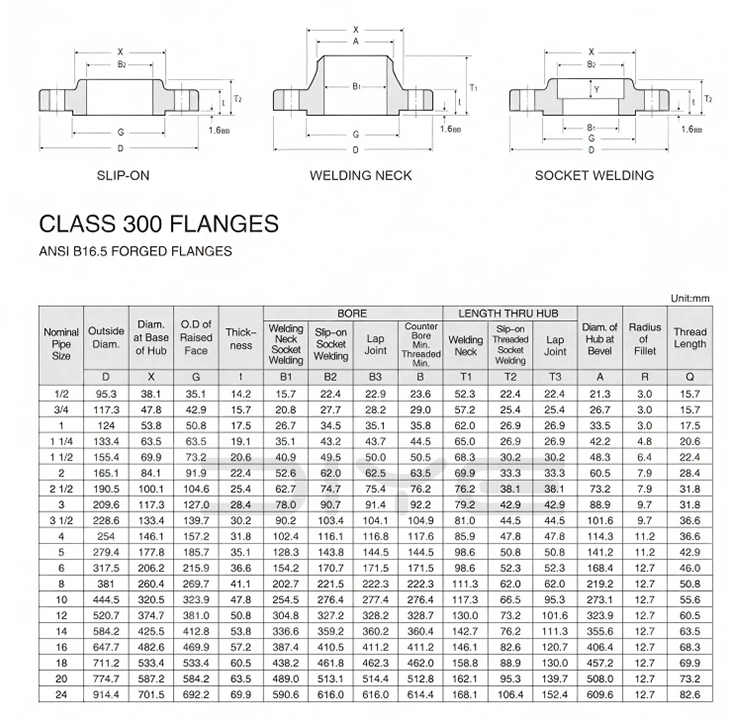

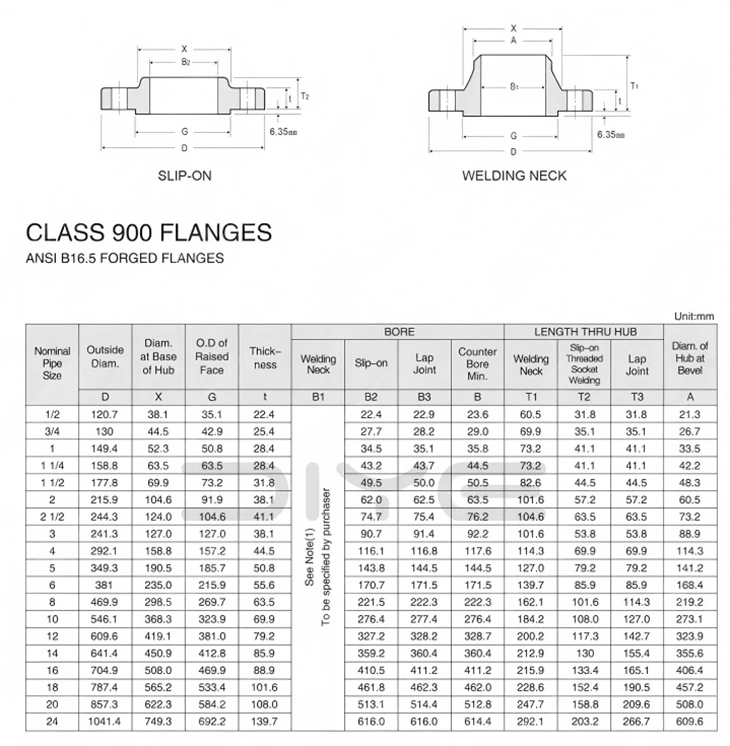

Teknik Parametreler
