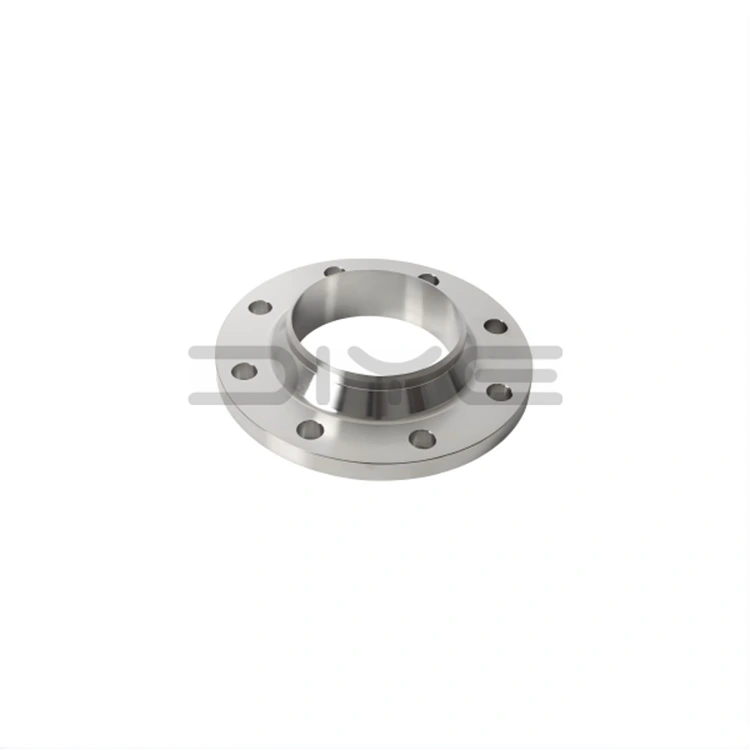

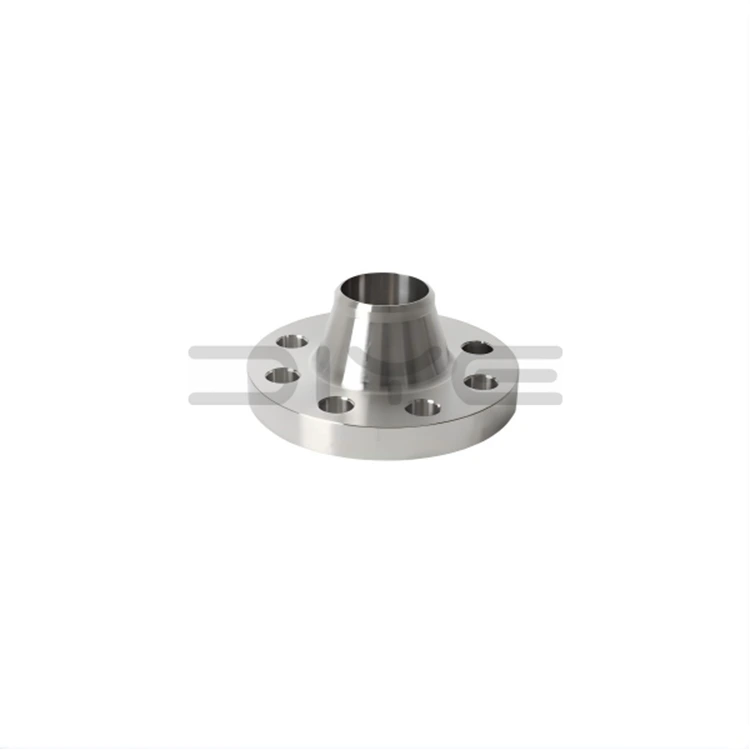

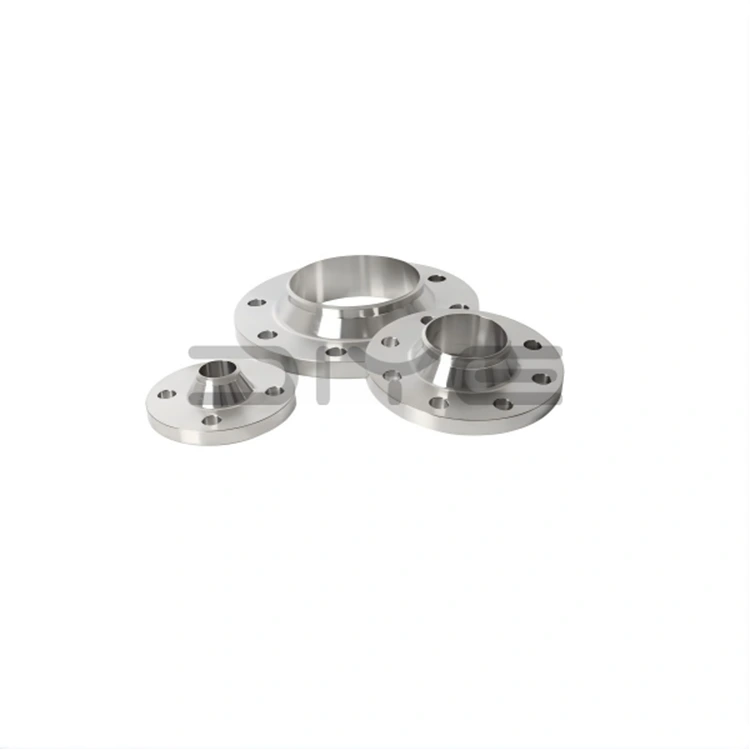

ANSI B16.5 Kaynak Boyunlu Flanş

Her DIYE VALVE ANSI B16.5 Kaynak Boyunlu Flanş, boyut muayenesi, malzeme doğrulaması, ultrasonik test ve basınç testi dahil olmak üzere, ANSI B16.5 ve uluslararası kalite standartlarına tam uyum sağlayan sıkı testlere tabi tutulur. Hammaddeden bitmiş ürünlere kadar dikey olarak entegre üretim sürecimiz, çeşitli kritik uygulamalarda tutarlı ürün kalitesini, izlenebilirliği ve güvenilir performansı garanti eder.

Tasarım ve Yapı

1. Standartlara Uygunluk: ANSI/ASME B16.5 standartlarıyla tamamen uyumludur; 150 ila 2500 arasındaki basınç derecelerini ve 1/2 inç ila 24 inç arasındaki nominal çapları (NPS) kapsar ve büyük çaplı özel tasarımlar için destek sağlar.

2. İntegral Dövme Yapı: ANSI B16.5 Kaynak Boyunlu Flanşlar, A105 karbon çeliği, F304/F316L paslanmaz çelik ve alaşımlı çelik dahil olmak üzere yüksek kaliteli Amerikan standardı malzemelerden dövülmüş, düzgün geçiş arkına sahip uzun, konik, yüksek boyunlu bir tasarıma sahiptir.

3. Hassas Sızdırmazlık Yüzeyleri: Standart yükseltilmiş yüz (RF), halka bağlantı yüzü (RJ) ve pürüzlü yüz yüzeyi (MFM), sıkı conta uyumu ve sızıntısız performans sağlamak için CNC işleme kullanılarak işlenir.

4. Alın Kaynak Bağlantısı: Boru hatlarına tam nüfuzlu alın kaynağı için tasarlanmış olup kesintisiz gerilim aktarımı sağlar ve göbeğin alt kısmında gerilim yoğunlaşmasını ortadan kaldırır.

Temel Avantajlar

1. Olağanüstü Sıcaklık ve Basınç Dayanımı: En zorlu çalışma ortamlarına uygun, şiddetli termal döngüye, yüksek basınca, titreşime ve termal sürünmeye dayanacak şekilde özel olarak tasarlanmıştır.

2. Kalıcı Olarak Stabil Sızdırmazlık: Sağlam kaynaklı bağlantılar ve hassas şekilde işlenmiş sızdırmazlık yüzeyleri, tehlikeli ve toksik ortam ortamları için çok önemli olan kalıcı, bakım gerektirmeyen bir sızdırmazlık sağlar.

3. Üstün Yapısal Sertlik: ANSI B16.5 Kaynak Boyunlu Flanşların yüksek boyunlu tasarımı, mükemmel sertlik, deformasyona karşı direnç ve yorulma direnci sağlayarak döngüsel yükleme altında uzun hizmet ömrü sağlar.

4. Denetlenebilir ve Güvenilir: Tam nüfuzlu kaynaklar, tahribatsız testlere (NDT) izin vererek ürün kalitesinin sıkı endüstri standartlarını karşılamasını sağlar.

5. Kapsamlı Özellikler ve İstikrarlı Tedarik: Şirket içi üretim, geniş envanter, zamanında teslimat ve küresel müşterilere uygun maliyetli ürünler sunma yeteneği sağlar.

Endüstriyel Uygulamalar

DIYE VALVE ANSI B16.5 Kaynak Boyunlu Flanşlar aşağıdaki önemli uygulama senaryoları için tercih edilen standart üründür:

1. Petrol ve Gaz Endüstrisi: Boru hatları, rafineriler ve açık deniz platformları.

2. Kimya Endüstrisi: Yüksek sıcaklık, yüksek basınç ve aşındırıcı ortam sistemleri.

3. Enerji Üretim Endüstrisi: Buhar boru hatları, kazan devreleri ve enerji santrali yardımcı sistemleri.

4. Basınçlı Kaplar: En yüksek bütünlüğü gerektiren depolama tankları, reaktörler ve proses ekipmanları.

5. Yüksek Bütünlüklü Borular: Yanıcı, patlayıcı ve son derece zehirli sıvıların taşınmasına yönelik sistemler.

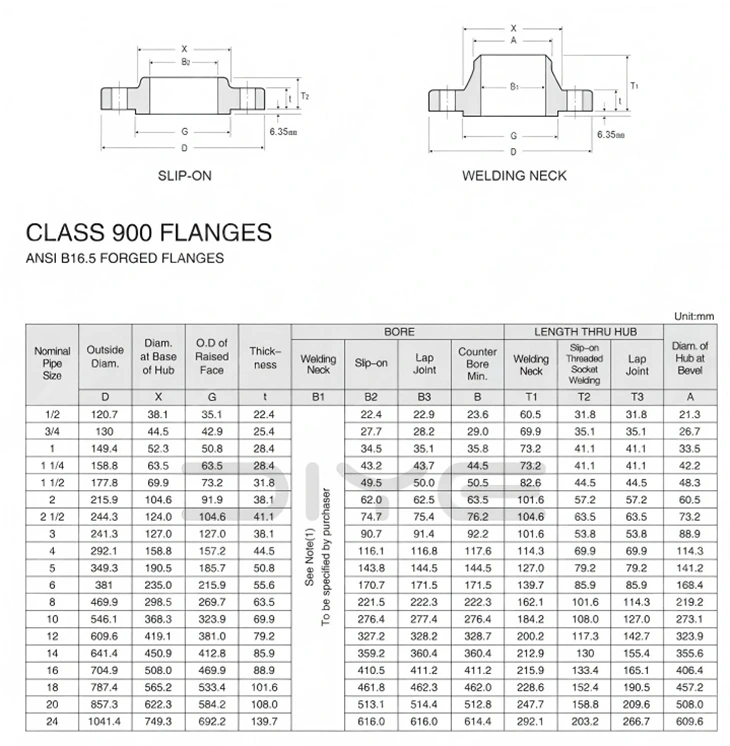

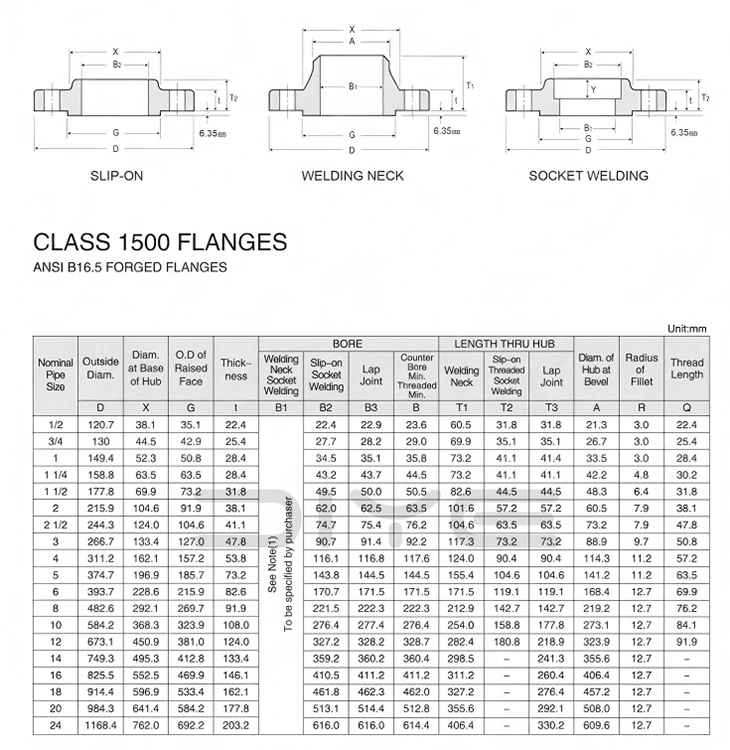

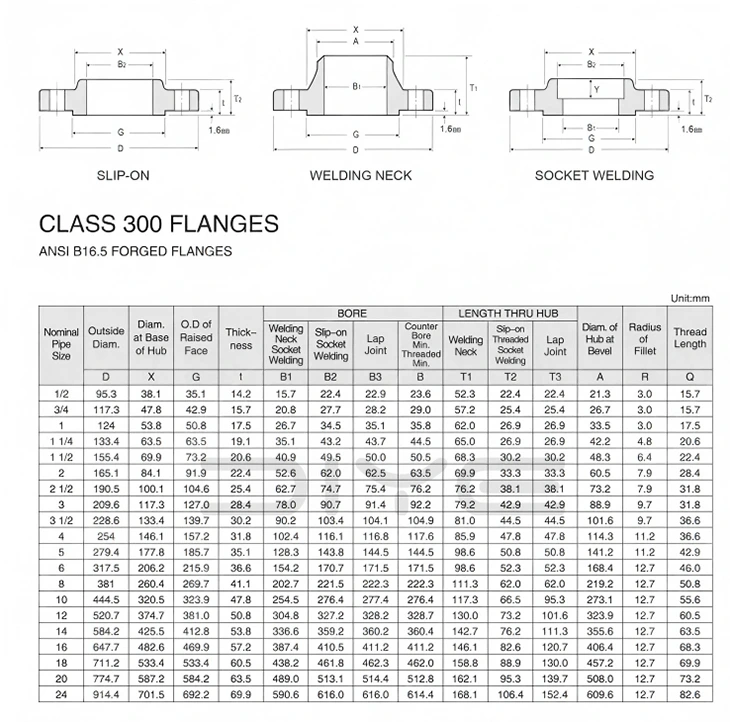

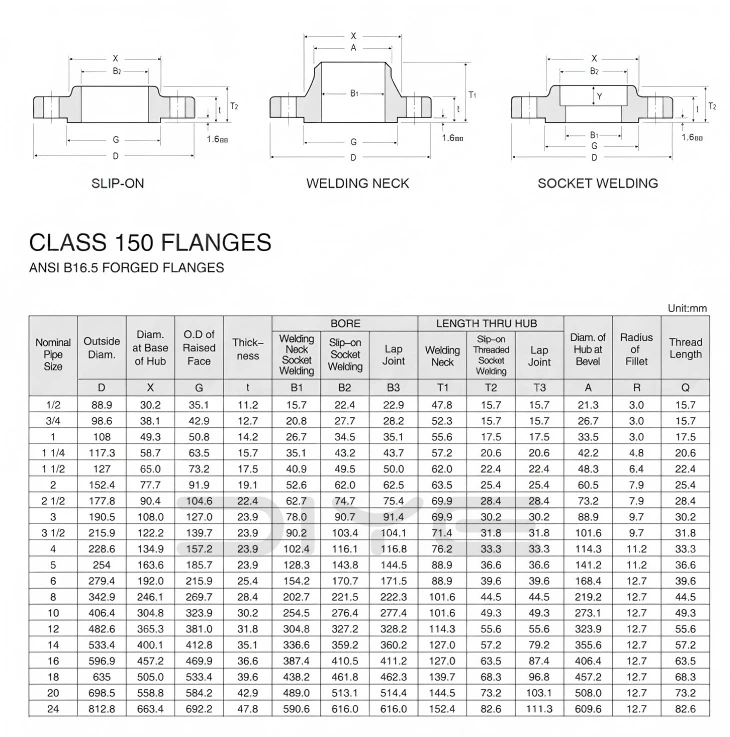

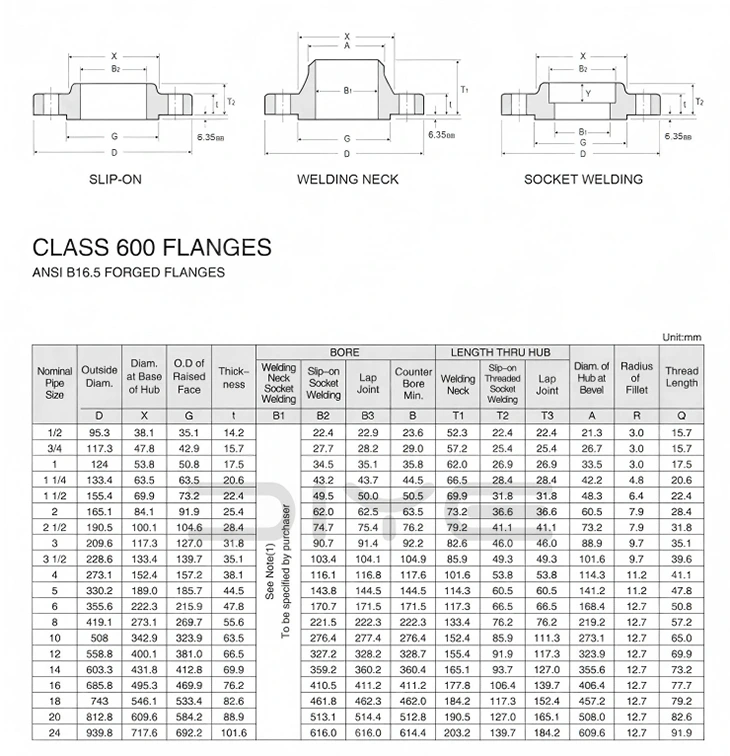

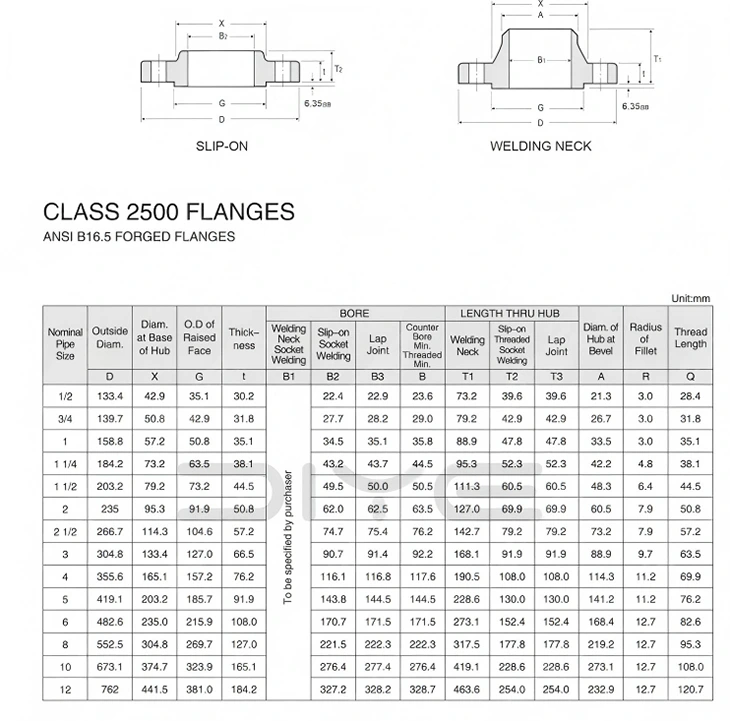

Teknik Parametreler

SSS

S: Amerikan standart flanş Sınıfı ve Çin standardı PN birbiriyle değiştirilebilir mi?

C: Doğrudan değiştirilemezler. Sınıf, PN nominal basınç sisteminden farklı olan Amerikan standart basınç değerini ifade eder. Dış çap, cıvata delikleri ve sızdırmazlık yüzeyi boyutları eşleşmiyor ve bunların karıştırılması ve birleştirilmesi kesinlikle yasaktır.

S: Amerikan standart flanşlarında NPS nedir? DN'ye nasıl karşılık gelir?

C: NPS, Amerikan standart nominal çapını (inç) ifade eder. Örneğin, NPS2 = DN50. Bu yalnızca referans amaçlıdır. Kurulum ve sipariş sırasında NPS + Sınıfına kesinlikle uyulmalıdır ve tek başına DN'ye güvenilemez.

S: WN ve SO flanşları arasındaki farklar nelerdir?

A: WN boyun kaynaklı flanş: Uzun boyunlu dövme, tam nüfuziyetli kaynak, yüksek sıcaklığa ve yüksek basınca dayanıklı, titreşime dayanıklı, ana boru hatları, basınçlı kaplar, yanıcı ve patlayıcı ortamlar için kullanılır;

SO boyunsuz alın kaynaklı flanş: Kısa boyunlu tapa kaynağı, basit kurulum, düşük maliyetli, yalnızca orta ve düşük basınç, normal sıcaklık, sıradan proses boru hatları için uygundur.

S: Amerikan standart flanşlarıyla ne tür çelik boru kullanılmalıdır?

C: Karbon çeliği ASTM A106/A53 Amerikan standardı dikişsiz boruyu kullanır; Paslanmaz çelikte ASTM A312 serisi borular kullanılır.
