İki Parçalı Flanşlı Küresel Vana: Yapısal Prensipler, Montaj Kuralları ve Uygulama Sınırlamaları

Endüstriyel akışkan sistemlerindeki çoğu yerinde arıza ve seçim hatası, valf özelliklerinin yüzeysel olarak anlaşılmasından kaynaklanmaktadır. Birçok mühendislik uygulayıcısı, iki parçalı flanşlı küresel vanaları sıradan açma-kapama bileşenleri olarak görüyor ve bunların yapısal değiş tokuşlarını, basınç taşıma sınırlarını ve doğal kurulum mantığını göz ardı ediyor. Basınç direnci olmayan tek parçalı küresel vanalar ve yüksek bakım maliyetleri olan üç parçalı küresel vanalarla karşılaştırıldığında, iki parçalı flanşlı küresel vanalar genel endüstriyel uygulamalar için yapısal güç, maliyet verimliliği ve operasyonel stabilite arasında optimum dengeyi sağlar. Ancak benzersiz yapısal tasarımı, net kurulum sınırları ve uygulanabilir çalışma koşullarıyla birlikte gelir. Çoğu durumda sızıntı, sıkışma ve valf gövdesi hasarı gibi yaygın kusurlar, ürün kalitesi sorunlarından değil, yanlış kurulum ve uyumsuz çalışma koşullarından kaynaklanır. Bu makale, parçalanmış temel eğitimleri ve sektördeki stereotipleri ayrıntılı olarak ele almaktadır. İki parçalı flanşlı küresel vanaların yapısal özü, dikey ve yatay kurulum mantığı, standart çalışma kuralları, yasak uygulama senaryoları ve sık sorulan sorular açısından derinlemesine bir analizini yaparak boru hattı tasarımı, saha kurulumu ve günlük bakım için pratik ve profesyonel referanslar sağlar.

1. İki Parçalı Flanşlı Küresel Vana Nedir?

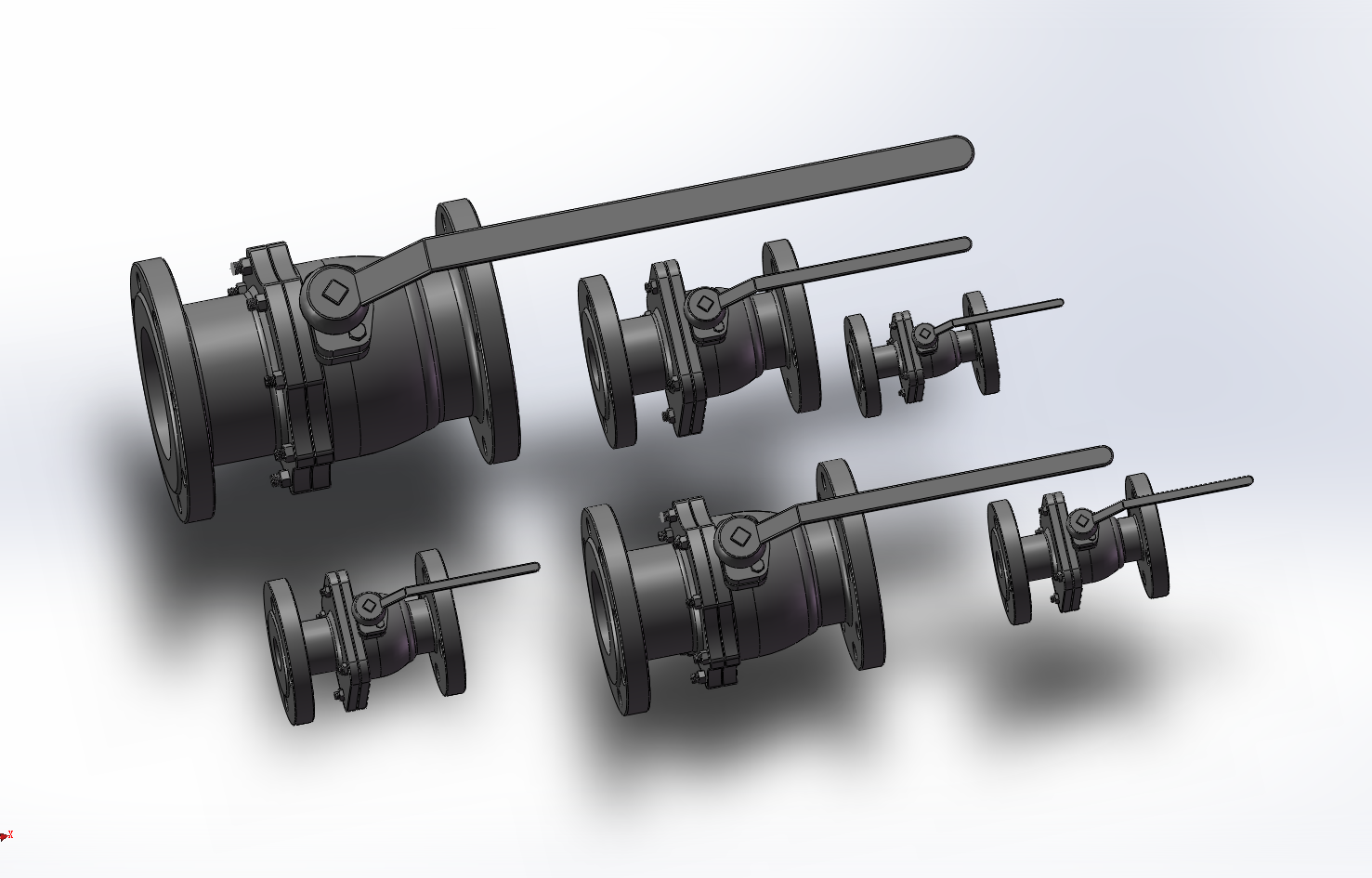

İki parçalı flanşlı küresel vana, iki parçalı bir vana gövdesine ve entegre flanş bağlantı yapısına sahiptir. Bir ana valf gövdesi ve bir kapaktan oluşur, yüksek mukavemetli cıvatalarla bağlanır ve bilyeler, valf yuvaları ve gövde sızdırmazlık düzenekleri gibi hassas dahili bileşenlerle donatılmıştır. Tek parçalı ve üç parçalı küresel vanalar arasında orta konumda yer alan bu vana, inşaat mühendisliği, hafif sanayi, genel kimya ve belediye akışkan sistemleri için ana standart vana olarak hizmet eder. Birçok mühendis, yapısal dengelerinin derinlemesine anlaşılmasının eksikliği nedeniyle üç tip küresel vanayı karıştırır. Tek parçalı küresel vanalar, entegre döküm yapılarıyla düşük maliyetlidir, ancak sınırlı basınç direncine sahiptir ve neredeyse hiç bakımı yoktur. Üç parçalı küresel vanalar, hat içi sökme ve bileşen değiştirme işlemlerini destekler; zorlu çalışma koşulları için idealdir, ancak daha yüksek toplam maliyetlere sahiptir. İki parçalı tasarım, pazar boşluğunu mükemmel şekilde doldurur. Bölünmüş valflerin güvenilir sızdırmazlığını ve yapısal sağlamlığını korur, entegre valflerin basınç kusurunu telafi eder ve üç parçalı valflerin karmaşık sökme yapısından kaçınır. Mühendislik konumlandırması açısından, aşırı çalışma koşulları için profesyonel bir valf değildir, ancak çoğu genel akışkan sistemi için standartlaştırılmış ve uygun maliyetli bir çözümdür. 90 derecelik hızlı anahtarlama ve çift yönlü sızdırmazlık performansı ile tam portlu bir akış tasarımını benimser. Su, yağ, konvansiyonel gaz ve zayıf korozif ortamlarla uyumlu olup PN16'dan PN40'a kadar basınç derecelerini kapsar. Kararlı çalışması ve düşük arıza oranlarıyla, uzun süreli sürekli çalışma ve seyrek bakım gerektiren standart boru hatları için son derece uygundur.

2. İki Parçalı Flanşlı Küresel Vana Dikey Olarak Takılabilir mi?

İki parçalı flanşlı küresel vanaların dikey montajı endüstriyel inşaatlarda uzun süredir tartışmalı bir konudur. Pratik sonuç açıktır: dikey kurulum mümkündür ancak evrensel olarak uygulanamaz; çalışma koşulları ve kurulum yöntemleri üzerinde katı kısıtlamalar vardır ve bu, sahada en çok gözden kaçırılan tuzaklardan biridir. Yer çekimine bağlı çek valflerden farklı olarak, iki parçalı küresel vanalar, açma ve kapamayı gerçekleştirmek için önceden sıkılmış vana yuvası sızdırmazlığına ve bilya dönüşüne dayanır. Teorik olarak hem yatay hem de dikey kurulum yapısal olarak kabul edilebilir. Bununla birlikte, dikey montaj, orta seviyede çökelme ve gövde gerilimi sapması gibi gizli riskleri artırır, sızdırmazlık stabilitesini ve hizmet ömrünü doğrudan zayıflatır. Dikey kurulum, normal sıcaklık ve düşük basınç altında saf su, temiz su ve konvansiyonel gaz gibi temiz ortamlar için çalışma stabilitesini etkilemeden mükemmel şekilde çalışır. Tortu, katı parçacıklar, yüksek viskozite veya kolay kristalleşme içeren ortamlarda dikey kurulum önerilmez. Kirlilikler sürekli olarak dikey valf gövdesinin alt kısmına yerleşerek hassas valf yuvası yüzeyini aşındırır ve bilya sıkışmasına, mikro sızıntıya ve düzgün olmayan anahtarlamaya neden olur; bunlar yatay olarak monte edilen valflerde nadiren görülen sorunlardır. Ayrıca, dikey kurulum için kırılmaz bir kural vardır: valf gövdesi asla aşağıya monte edilmemelidir. El çarkları ve aktüatörler yukarıya veya yanlara bakmalıdır. Aşağıya doğru kurulum, gövde paketleme alanında artık ortam ve yabancı madde birikmesine yol açarak kademeli korozyona, dış sızıntıya ve onarılamaz gizli tehlikelere neden olur.

3. İki Parçalı Flanşlı Küresel Vanalar için Çekirdek Montaj Yönergeleri

Son aşamadaki vana arızalarının %80'inden fazlası kalite kusurlarından ziyade standart dışı kurulumdan kaynaklanmaktadır. Profesyonel kurulum, yalnızca cıvata deliklerini ve sabitleme vidalarını hizalamak yerine boru hattı gerilimini, sızdırmazlık sapmasını ve orta dereceli darbe risklerini ortadan kaldırmaya odaklanır. Aşağıda sahada doğrulanmış temel çalışma yönergeleri yer almaktadır.

3.1 Gizli Aşınmayı Önlemek İçin Boru Hattı Ön İşlemi

Kaynak cürufunu, pası, kesme artıklarını ve diğer sert parçacıkları çıkarmak için kurulumdan önce tüm boru hattını iyice temizleyin ve yıkayın. İki parçalı küresel vanaların vana yuvası, yüksek hassasiyetli ayna sızdırmazlık yapısını benimser. Küçük sert yabancı maddeler geri dönüşü olmayan çiziklere ve kalıcı mikro sızıntılara neden olur ve bu da yeni valflerin kısa süreli arızalarının başlıca nedenidir.

3.2 Sıfır Gerilimli Flanş Hizalaması

Flanş deliklerini hizalamak için boru hatlarını asla zorla çekmeyin veya sıkmayın. Sert iki parçalı valf gövdesi, zorlanan gerilim altında mikro deformasyona eğilimlidir. Sistem basıncı dalgalandığında, deforme olan valf gövdesinde sızdırmazlık sorunu yaşanacak ve hatta çatlama meydana gelecektir. Eşit basınç dağılımı için flanş yüzeylerinin doğal oturmasını ve contanın ortalanmış yerleşimini sağlayın.

3.3 Çapraz ve Kademeli Cıvata Sıkma

Flanş cıvatalarını tek seferde tamamen sıkmak yerine çapraz olarak ve birden fazla aşamada sabitleyin. Asimetrik sıkıştırma, dengesiz conta gerilimine ve mikro flanş deformasyonuna neden olur ve bu da sahada sık karşılaşılan bir soruna yol açar: düşük basınçta sızıntı yok, ancak yüksek basınçta belirgin sızıntı.

3.4 Kurulumdan Sonra Tam Stroklu Basınç Testi

Vanayı kurulumdan hemen sonra resmi işletime almayın. Sızdırmazlık performansını doğrulamak için hem tamamen açık hem de tamamen kapalı durumlarda basınç testleri gerçekleştirin ve sıkışma veya stres kaynaklı sıkışmış hataları kontrol ederek potansiyel riskleri önceden ortadan kaldırın.

3.5 Yeterli Çalıştırma ve Bakım Alanı Rezervi

Valf gövdeleri, el çarkları ve elektrikli veya pnömatik aktüatörlerin çevresinde yeterli boşluk bırakın. Engellenen alan, günlük anahtarlama işlemini ve daha sonraki rutin bakımı engelleyecektir.

4. Kesinlikle Yasak Kurulum Senaryoları

İki parçalı flanşlı küresel vanalar evrensel stabilite ve maliyet avantajlarına sahipken, yapısal sınırlamalara da sahiptirler. Belirli senaryolarda yanlış uygulama, geri dönüşü olmayan aşınmaya ve açık mühendislik tabuları olan potansiyel güvenlik tehlikelerine yol açacaktır.

4.1 Sık Bakım Gerektiren Sürekli Üretim Hatları

İki parçalı cıvatalı yapı, dahili aşınan parçaların hat içi değiştirilmesini destekleyemez. Vana yuvaları veya contaları aşındığında, bakım için vananın tamamı çıkarılmalı ve boru hattı bağlantısı kesilmelidir. Üç parçalı küresel vanaların tek geçerli seçenek olduğu, düzenli temizlik ve parça değişimi gerektiren 24 saatlik sürekli üretim senaryoları için geçerli değildir.

4.2 Partikül, Kristal veya Yüksek Viskoziteli Ortamlarla Çalışma Koşulları

Hızlı sökme ve temizlemeyi destekleyen üç parçalı valflerin aksine, iki parçalı valfler iç birikintileri temizlemek için kolayca sökülemez. Saf olmayan ortamlarla uzun süreli çalışma, sürekli sızdırmazlık yüzeyi aşınmasına ve bilya sıkışmasına neden olacak ve bu da arıza olasılığını büyük ölçüde artıracaktır.

4.3 Şiddetli Su Darbesi ve Sık Basınç Dalgalanmaları Olan Boru Hatları

İki parçalı bölünmüş yapı, entegre valfler ve güçlendirilmiş üç parçalı valflerle karşılaştırıldığında daha düşük darbe direncine sahiptir. Tekrarlanan su darbesi ve ciddi basınç değişiklikleri, sabitleme cıvatalarını gevşetecek ve sızdırmazlık ön sıkma kuvvetini zayıflatacak ve kalıcı ortam sızıntısına neden olacaktır.

4.4 Uzun Vadeli Kısıtlama Düzenlemesi

İki parçalı flanşlı küresel vanalar, kısma hizmetinden ziyade kesinlikle açma-kapama kontrolü için tasarlanmıştır. Uzun süreli yarı açık çalışma, valf yuvasında yüksek hızda orta derecede aşınmaya neden olacak, ayna sızdırmazlık katmanını hızla aşındıracak ve geri dönüşü olmayan sızıntıya neden olacaktır. Sürekli kısmaya değil, yalnızca anlık akış ayarına izin verir.

4.5 Patlamaya Karşı Korumalı Senaryolarda Standart Dışı Kurulum

Yanıcı ve patlayıcı ortamlar için, statik eleme cihazlarının atlanması veya gövdelerin aşağıya doğru monte edilmesi, statik birikime ve orta derecede birikmeye neden olacak ve ciddi patlama ve yangın risklerini beraberinde getirecektir.5. İki Parça Hakkında Sıkça Sorulan Sorular

5. İki Parçalı Flanşlı Küresel Vana Montajı Hakkında Sıkça Sorulan Sorular

S1: Hangi kurulum yöntemi dikey veya yatay olarak daha uzun hizmet ömrü sağlar?

Hiçbir yabancı madde içermeyen temiz medya için kurulum duruşunun servis ömrü üzerinde çok az etkisi vardır. Sediment eğilimli ortamlar için yatay kurulum çok daha stabildir. Dahili kirlilik birikimini etkili bir şekilde önler ve sızdırmazlık yüzeyi aşınmasını azaltır, bu da onu karmaşık çalışma koşulları için tercih edilen çözüm haline getirir.

Soru 2: Vanalar neden kurulumdan sonra yalnızca yüksek basınçta sızıntı yapıyor ancak düşük basınçta sızıntı yapmıyor?

Bu tür arızaların %90'ından fazlası eşit olmayan cıvata sıkma, conta kayması ve serbest bırakılmamış boru hattı geriliminden kaynaklanmaktadır. Yapısal sapmalar düşük basınç altında önemsizdir ancak yüksek basınç altında büyüyerek sızdırmazlık arızasına yol açar. Sorun, cıvataların çapraz olarak yeniden sıkılması ve boru hattı geriliminin ortadan kaldırılmasıyla çözülebilir.

S3: İki parçalı flanşlı küresel vanalar otomatik aktüatörlerle eşleşebilir mi?

Evet. Standart yüksek platformlu iki parçalı flanşlı küresel vanalar, elektrikli ve pnömatik aktüatörlerle tamamen uyumludur. Uzaktan otomatik kontrolü desteklerler ve otomatik akışkan boru hatları için uygun maliyetli seçeneklerdirler.

S4: Yeni takılan vanaların sıkışmasına ne sebep olur?

Yaygın nedenler arasında boru hattı yabancı maddelerinden kaynaklanan sızdırmazlık yüzeyi çizikleri, zorunlu flanş hizalamasının neden olduğu mikro deformasyon ve basınç tahliye deneme işleminin eksikliği yer alır. Bunlar ürün kalitesi sorunlarından ziyade tipik kurulum hatalarıdır.

S5: İki parçalı ve üç parçalı flanşlı küresel vanalar arasında nasıl seçim yapılır?

Düşük bakım sıklığı ve maliyet kontrolü gerektiren geleneksel çalışma koşulları için iki parçalı küresel vanaları seçin. Zorlu korozif ortamlar, kolayca kirlenen ortamlar ve hat içi bakım gerektiren sürekli üretim sistemleri için üç parçalı küresel vanaları seçin. İkisi arasında mutlak bir üstünlük yoktur; yalnızca senaryoya dayalı uygunluk vardır.

Çözüm

İki parçalı flanşlı küresel vanaların temel mühendislik değeri, çoğu genel endüstriyel akışkan senaryosuna mükemmel şekilde uyarlanabilmelerinde yatmaktadır. İstikrarlı yapısı, olgun performansı ve kontrol edilebilir maliyetleriyle modern endüstriyel boru hatlarının temel ve temel bileşenleri haline geldiler. Valf arızalarının çoğu, ürünün doğasında olan kusurlardan ziyade, çalışma koşulu uyumsuzluğuna ve standart dışı kuruluma atfedilir. Yapısal ödünleşimlerin, kurulum sınırlarının ve uygulama tabularının kapsamlı bir şekilde anlaşılması, mühendislerin basmakalıp kurulum hatalarından kaçınmasına, uzun vadeli operasyonel stabiliteyi en üst düzeye çıkarmasına, genel bakım maliyetlerini azaltmasına ve son olarak endüstriyel akışkan sistemlerinin güvenli, verimli ve sürdürülebilir çalışmasını gerçekleştirmesine yardımcı olur.
