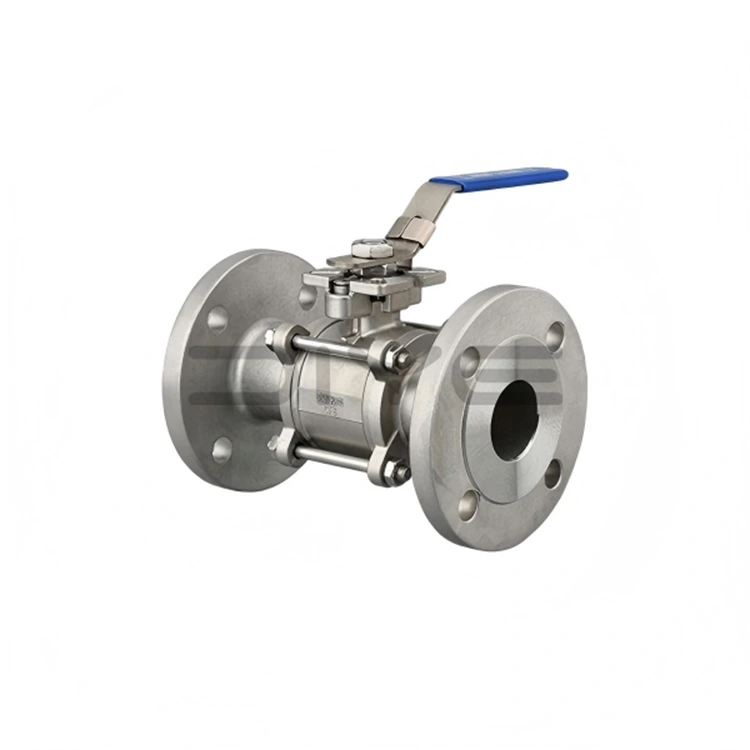

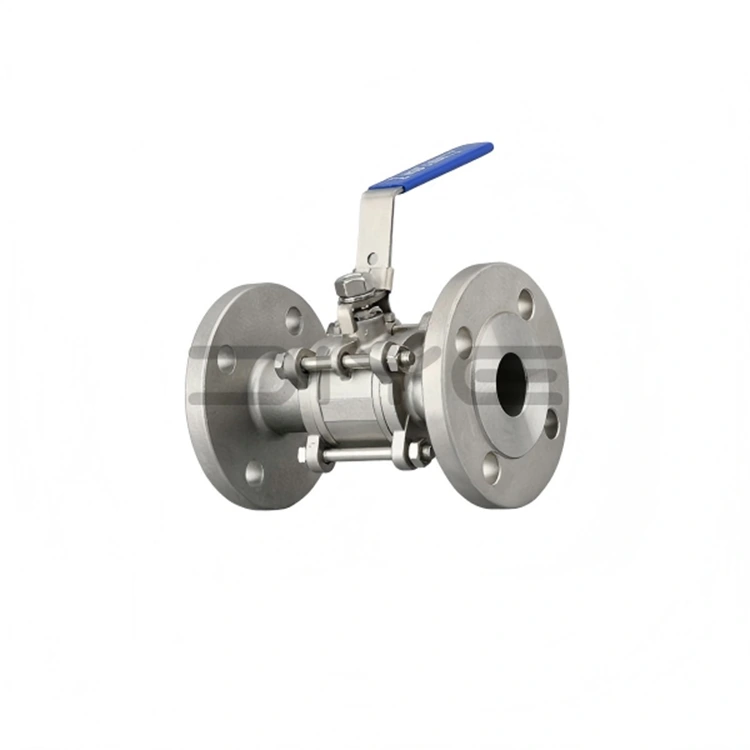

Montaj Pedli 3pc Flanşlı Küresel Vana

Montaj Pedli 3 adet Flanşlı Küresel Vanamız, doğrudan aktüatörün montajı ve hat içi bakım için tasarlanmıştır. Ana gövde, cıvatalı üç parçalı valf gövdesi yapısına ve ISO 5211 standartlarına uygun yüksek platform tasarımına sahip, 304 veya 316L paslanmaz çelikten (belirli uygulamalar için dökme çelik mevcuttur) yapılmıştır. Pnömatik/elektrik otomasyon kontrolünü destekler ve GB (Çin Ulusal Standardı), ANSI (Amerikan Standardı) ve DIN (Alman Standardı) flanş standartlarına uygundur. Kapsamlı bir kalite kontrol sistemi, tüm üretim partilerinde tutarlı performans sağlar.

Temel Yapısal Avantajlar

1. Üç Parçalı Ayrılabilir Yapı

- Cıvatalarla sabitlenmiş bir sol valf gövdesi, bir sağ valf gövdesi ve bir orta valf gövdesinden (küre çekirdeği ve gövde tertibatı dahil) oluşur.

- Vanayı boru hattından tamamen sökmeden çevrimiçi bakım mümkündür. Kolay temizlik, bakım ve hassas parçaların değiştirilmesi için cıvataları gevşetin, orta valf gövdesini çıkarın ve bilye çekirdeğini, contaları ve diğer dahili bileşenleri hızla çıkarın.

- Dağıtılmış gerilim dağılımı, valf gövdesinin genel gücünü artırarak onu orta ve yüksek basınçlı boru hattı işletimi için uygun hale getirir ve valf gövdesi deformasyonunu ve sızıntısını etkili bir şekilde önler.

- Bakım için aksama süresini azaltır ve bakım maliyetlerini düşürür, bu da onu özellikle sık bakım gerektiren karmaşık çalışma koşulları için uygun hale getirir.

2. ISO 5211 Standardına Uygun Yüksek Platformlu Gövde Yapısı

- Entegre yüksek platformlu üst tasarım, ISO 5211 standartlarıyla tamamen uyumludur ve pnömatik/elektrikli aktüatörlerin ek destek olmadan doğrudan kurulumuna olanak tanır.

- Montaj Pedli 3 parçalı Flanşlı Küresel Vana, tabana monteli bir gövde yapısına ve çift diskli yaylı otomatik salmastra sıkıştırma tasarımına sahiptir; gövde sızdırmazlık performansını optimize eder ve valf odasında anormal basınç artışları durumunda gövdenin fırlamasını önler, böylece çalışma güvenliğini artırır.

- Bazı modeller, statik elektriği etkili bir şekilde serbest bırakmak ve statik birikimin neden olduğu güvenlik tehlikelerini önlemek için anti-statik bir cihazla donatılmıştır; bu da onu yanıcı ve patlayıcı ortam uygulamaları için uygun hale getirir.

- otomatik kontrolü ve uzaktan çalışmayı destekleyerek montaj hattı üretiminde ve gözetimsiz senaryolarda operasyonel verimliliği artırır.

Özellikler ve Standart

1. Boyut Aralığı: DN10–DN200 (1/4 inç–8 inç)

2. Flanş Standartları: GB (Yurtiçi Mühendislik Projeleri), ANSI (Kuzey Amerika Pazarı), DIN (Avrupa Pazarı)

3. Vana Gövde Malzemesi: 304 Paslanmaz Çelik, 316L Paslanmaz Çelik, Dökme Çelik (Çalışma koşullarına göre özelleştirilebilir)

Sızdırmazlık Malzemeleri ve Performansı

1. Politetrafloroetilen (PTFE): Güçlü korozyon direnci, mükemmel sızdırmazlık etkisi, -29°C ila +150°C sıcaklık aralığı, düşük maliyetli, normal sıcaklık, basınç ve partikül içermeyen ortam koşullarına uygun, en yaygın şekilde kullanılır ve çift yönlü sıfır sızıntı yalıtımı sağlayabilir.

2. Polifenilen Sülfür (PPL): Montaj Pedli 3 adet Flanşlı Küresel Vana, üstün yüksek sıcaklık direnci ve aşınma direnci, -29°C ila +300°C'ye kadar sıcaklık direnci, yüksek sıcaklık, yüksek basınç ve hafif parçacıklar içeren ortamlar için uygundur, petrol ve kimya endüstrileri gibi karmaşık endüstriyel koşullar, stabil sızdırmazlık ve uzun hizmet ömrü için uygundur.

3. Güçlendirilmiş Politetrafloroetilen (RPTFE): PTFE bazlı optimize edilmiş ve güçlendirilmiş, korozyon direncini ve aşınma direncini birleştirerek çeşitli geleneksel ve hafif karmaşık çalışma koşullarına uygun hale getirerek sızdırmazlık güvenilirliğini daha da artırır.

Servis ve Destek

Montaj Pedli 3 adet Flanşlı Küresel Vana ihracatında 10 yılı aşkın deneyimden yararlanan DIYE VALVE, profesyonel bir satış sonrası servis ekibi kurmuştur. Satış sonrası sorularınızı veya arıza raporlarını aldıktan sonra, 24 saat içinde yanıt vereceğiz, hızlı bir şekilde sorun gidereceğiz ve müşteri ekipmanlarının normal çalışmasını sağlamak için çözümler sunacağız.

Hızlı sevkiyat, müşteri değiştirme ihtiyaçlarının karşılanması ve arıza süresi kayıplarının en aza indirilmesi için orijinal ve uyumlu yedek parçalardan (sızdırmazlık halkaları, cıvatalar, valf gövdeleri vb.) oluşan geniş bir envanter tutuyoruz. Ayrıca kurulum özelliklerini, günlük bakımı ve sorun gidermeyi kapsayan ücretsiz teknik rehberlik sağlıyoruz ve müşterinin talebi üzerine yerinde teknik hizmetler sunabiliyoruz.

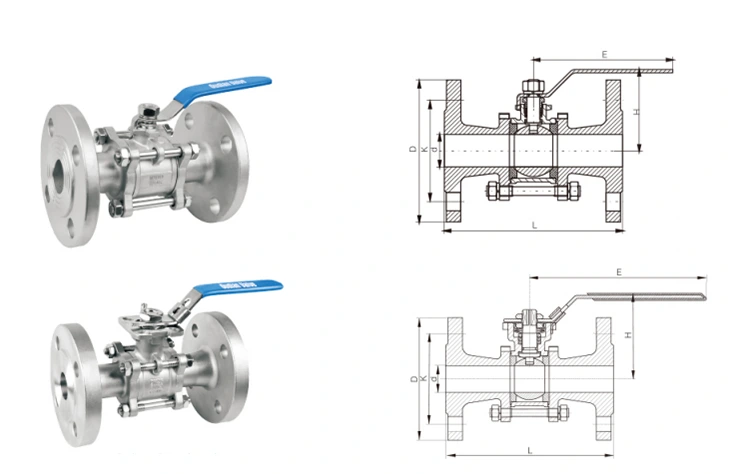

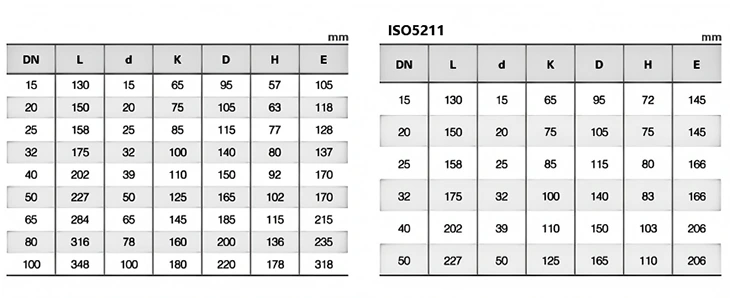

Teknik Parametreler

SSS

S: Üç parçalı yüksek platformlu flanşlı küresel vananın muayenesinde hangi standartlar izleniyor? Hangi performans göstergelerinin standartları karşılaması sağlanıyor?

C: Üç parçalı yüksek platformlu flanşlı küresel vana, muayene için GB/T-13927 ve API 598 standartlarına sıkı sıkıya uygundur. Fabrikadan çıkmadan önce her vana, sıkı basınç testlerinden (su basıncı ve hava basıncı), boyutsal doğruluk testlerinden, sızdırmazlık performans testlerinden ve görünüm denetimlerinden geçer. Bu testler, basınç taşıma kapasitesi, sızdırmazlık performansı ve boyutsal doğruluk gibi temel performans göstergelerinin standartları karşılamasını sağlar ve niteliksiz ürünlerin fabrikadan çıkması kesinlikle yasaktır.

S: Üç parçalı yüksek platformlu flanşlı küresel vananın conta halkası hasar görürse hızlı bir şekilde uygun aksesuarları satın alabilir miyim?

C: Evet. Bir kaynak üreticisi olarak Diye, orijinal uyumlu conta halkalarından ve çeşitli aksesuarlardan (cıvatalar ve valf milleri gibi) oluşan uzun vadeli bir stok bulundurmaktadır. Aksesuar değiştirme ihtiyaçlarınızı karşılamak, ekipmanın arıza süresi kayıplarını azaltmak için ürünleri hızlı bir şekilde teslim edebilir ve sorunsuz ve verimli bir değiştirme sağlamak için değiştirme konusunda ücretsiz teknik rehberlik sağlayabiliriz.

S: Üç parçalı yüksek platformlu flanşlı küresel vananın vana gövdesi, küresel çekirdeği ve vana gövdesi için isteğe bağlı ana malzemeler nelerdir? Malzeme nasıl seçilir?

C: İsteğe bağlı çekirdek ana malzemeler üç türü içerir: 304 paslanmaz çelik, 316L paslanmaz çelik ve karbon çeliği. Seçim referansı aşağıdaki gibidir: ① 304 paslanmaz çelik: sıradan endüstriyel ve sivil boru hatları için uygun, olağanüstü maliyet performansıyla geleneksel su, petrol, gaz ve zayıf asit bazlı güçlü olmayan korozyon çalışma koşulları için uygundur; ② 316L paslanmaz çelik: güçlü asit bazlı, deniz suyu ve kimyasal çözücüler gibi karmaşık çalışma koşullarına uygun, daha güçlü korozyon direnci ve oksidasyon direncine sahip molibden elementi eklenmiştir ve petrol ve ilaç gibi üst düzey senaryolar için uygundur; ③ Karbon çeliği: Yüksek basınçlı, aşındırıcı olmayan çalışma koşulları ve ağır yük senaryolarına uygun, yüksek yapısal mukavemet ve mükemmel basınç taşıma performansı. Tüm malzemeler Diye'nin orijinal fabrikasında üretilmekte olup ihtiyaca göre özelleştirilebilir.
