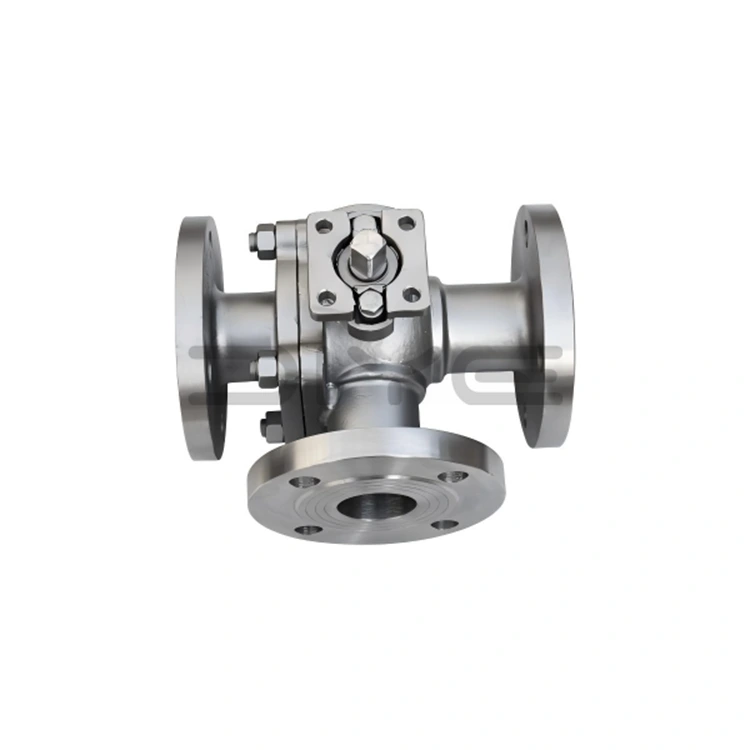

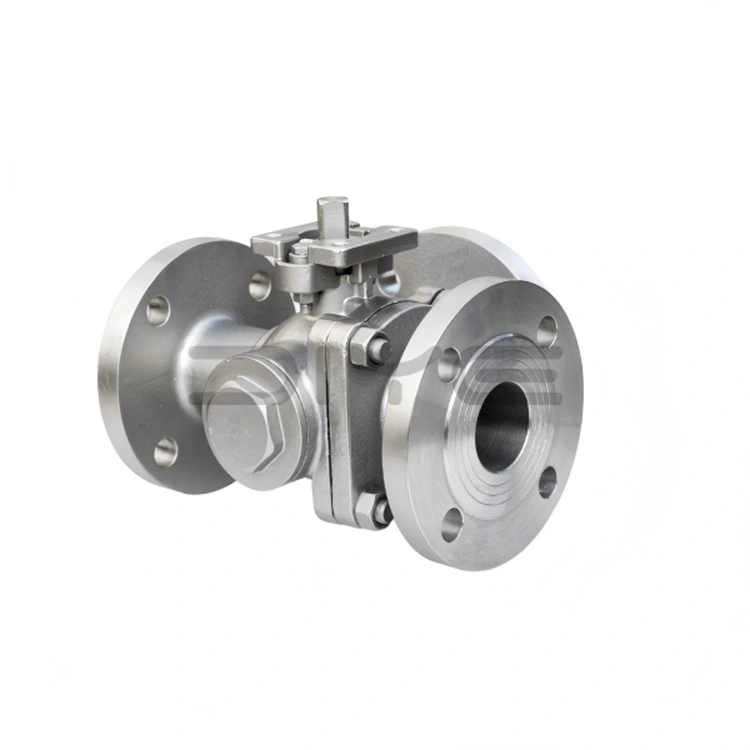

3 Yollu Paslanmaz Çelik Flanşlı Küresel Vanalar

DIYE VALVE 3 Yollu Paslanmaz Çelik Flanşlı Küresel Vanalar, karmaşık boru hatlarında akış kontrolü için özel olarak tasarlanmış yüksek performanslı endüstriyel vanalardır. Son derece özelleştirilebilirler ve farklı endüstriyel senaryoların farklı ihtiyaçlarını karşılayabilirler. Ürünler, yüksek kaliteli malzemeler ve titiz üretim süreçleriyle birleştirilmiş bilimsel bir yapısal tasarım kullanır ve kimya, petrol ve diğer endüstriyel alanlarda yaygın olarak kullanılır ve boru hattı medyasının yönlendirilmesi, birleştirilmesi ve değiştirilmesi için güvenilir çözümler sunar.

Temel Malzemeler ve Kalite Güvencesi

3 Yollu Paslanmaz Çelik Flanşlı Küresel Vanalar öncelikle 304 veya 316L paslanmaz çelikten yapılmıştır ve mükemmel korozyon direncine, yüksek sıcaklık direncine ve basınç direncine sahiptir ve bu da onları çeşitli zorlu çalışma koşullarına uyarlanabilir hale getirir. Contalar, politetrafloroetilen (PTFE) ve PPL gibi titizlikle seçilmiş ve uluslararası endüstriyel standartlara uygun yüksek kaliteli malzemelerden yapılmıştır. Üretimde kullanılan tüm malzemeler GB/T ve API gibi endüstri standartlarına göre denetlenmekte olup, malzeme uyumluluğunu ve kalite izlenebilirliğini sağlamak için malzeme spektral raporları mevcuttur.

Özelleştirme Yetenekleri

DIYE VALVE, farklı mühendislik projelerinin ihtiyaçlarını karşılamak için 3 Yollu Paslanmaz Çelik Flanşlı Küresel Vanaların isteğe bağlı olarak özelleştirilmesini destekler. Standart dışı ölçüler, özel akış kanalları ve çeşitli flanş standartları müşteri isteğine göre özelleştirilebilir. Karmaşık boru hatlarındaki özel akış kontrolü zorluklarını çözmek için müşteri çizimlerine dayalı olarak özel yapım akış kanalları da oluşturulabilir.

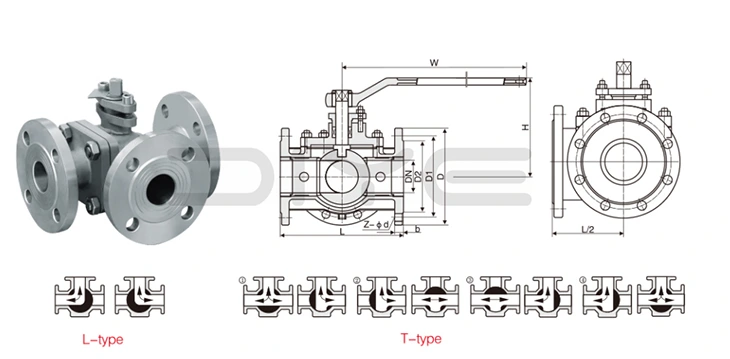

LT Akış Kanalı Detayları

DIYE VALVE 3 Yollu Paslanmaz Çelik Flanşlı Küresel Vanaların LT'si (akış kanalı), her ikisi de 90° dönen açma ve kapama yapısı kullanan esas olarak iki tipe ayrılır. Kolun konumu net, geçişler sorunsuz ve kullanımı rahat ve güvenilir olup, endüstriyel boru hatlarının karmaşık kontrol ihtiyaçlarını karşılar.

1.L tipi Akış Kanalı (LT-L)

Öncelikle medya yönlendirme veya tek yönlü anahtarlama için kullanılır. Bilya göbeği, "bir giriş, iki çıkış" veya "iki giriş, bir çıkış" sıvı kontrolüne olanak tanıyan L şeklinde bir delik tasarımına sahiptir. Sapın 90° döndürülmesi, medya akış yönünü hızlı bir şekilde değiştirerek medya kalıntısı bırakmaz, akış direncini en aza indirir ve boru hattı işletim verimliliğini artırır.

Uygulanabilir Senaryolar: Bir ortamın iki farklı boru hattına yönlendirilmesi veya iki ortamın tek bir boru hattında birleştirilmesi (çapraz kontaminasyonu önlemek için eşzamanlı birleştirme yasaktır), örneğin endüstriyel üretimde boru hattının dallanması ve ortam dağıtımı için uygundur.

2.T tipi Akış Kanalı (LT-T)

Öncelikle medya birleştirme, yönlendirme veya çift yönlü anahtarlama için kullanılır. Bilya göbeği, "bir giriş, iki çıkış", "iki giriş, bir çıkış" veya "iki giriş, iki çıkış" kontrolünü esnek bir şekilde mümkün kılan T şeklinde bir açık delik tasarımına sahiptir. Sorunsuz geçiş, sıkı sızdırmazlık ve iki uyumlu ortamın eşzamanlı dağıtımı, onu karmaşık boru hatlarında çok yönlü akış kontrolü için uygun hale getirir.

Uygulanabilir Senaryolar: Kimya ve petrol endüstrilerinde medya karıştırma ve boru hattının tersine çevrilmesi gibi karmaşık boru hatlarında çok yönlü medya değişimi için uygundur.

İşbirliğinin Avantajları

Bir kaynak üreticisi olarak DIYE VALVE, dış ticaret siparişlerinin, distribütör stoklarının ihtiyaçlarını karşılayabilecek ve büyük ve orta ölçekli mühendislik projelerini destekleyebilecek geniş envantere ve istikrarlı teslimat sürelerine sahiptir; sorunsuz gümrükleme sağlamak için eksiksiz bir ihracat belgeleri ve denetim raporları seti sağlar; toplu alımlarda kademeli indirimlerden yararlanılabilir; profesyonel bir teknik ekip ve kapsamlı satış sonrası hizmet ile donatılmıştır ve karşılıklı yarar ve kazan-kazan sonuçları elde etmek için müşterilere istedikleri zaman teknik destek ve çözüm danışmanlığı sağlayabilir.

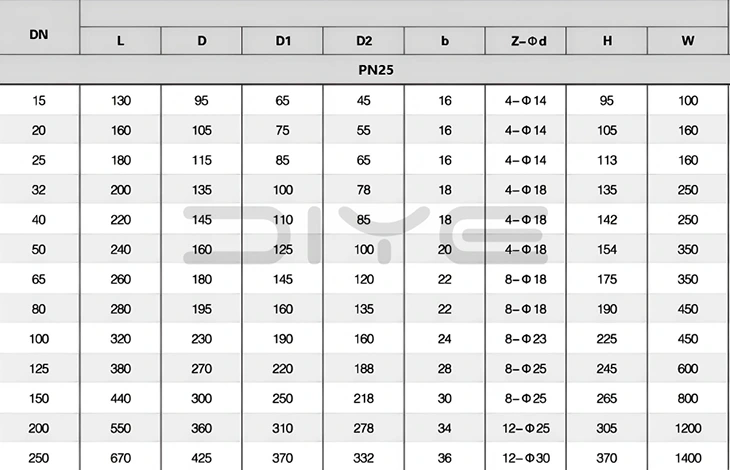

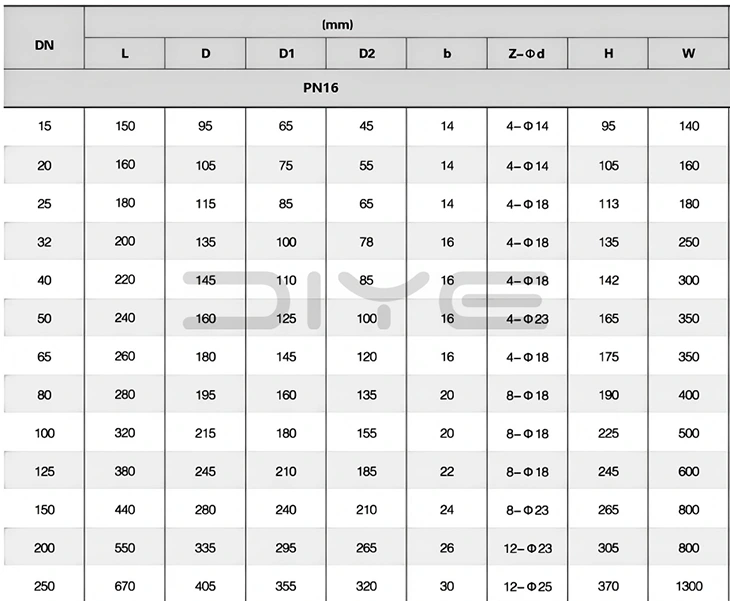

Teknik Parametreler

SSS

S: 3 Yollu Paslanmaz Çelik Flanşlı Küresel Vananın L tipi (LT-L) ve T tipi (LT-T) akış modelleri arasındaki temel teknik farklar nelerdir? Seçim nasıl yapılır?

C: Temel fark akış fonksiyonunda ve uygulanabilir senaryolarda yatmaktadır:

1.L-Tipi Akış Modeli (LT-L): Bilya göbeği, L şeklinde bir açık deliğe sahiptir. Yalnızca "bir giriş, iki çıkış" veya "iki giriş, bir çıkış" şeklinde tek yönlü geçiş gerçekleştirebilir. İki medyayı aynı anda birleştiremez (çapraz kontaminasyonu önlemek için). Düşük akış direnci sunar ve kalıntı bırakmaz; bu da onu boru hattı dallarına ayrılma ve orta dağıtım gibi basit yönlendirme/birleşme senaryoları için ideal kılar.

2.T Tipi Akış Deseni (LT-T): Bilya göbeğinde T şeklinde bir geçiş deliği bulunur. "Bir giriş, iki çıkış", "iki giriş, bir çıkış" veya "iki giriş, iki çıkış" şeklinde esnek çift yönlü geçişe olanak tanır. İki uyumlu ortamı eş zamanlı olarak birleştirerek, kimya ve petrol endüstrilerindeki gibi karmaşık boru hatlarında çok yönlü ortam değiştirme ve karıştırma için uygun hale getirir.

Seçim Çekirdeği: Basit yönlendirme için L tipini seçin; Karmaşık birleşme ve çok yönlü anahtarlama için T tipini seçin.

S: İki akış düzeni arasında geçiş yapmak için teknik gereksinimler nelerdir? Sıkışma veya orta kanallama olasılığı var mı?

A: Teknik Anahtarlama Gereksinimleri: Her iki tipte de, yarı açık/yarı kapalı durumdan kaçınarak (orta kanallaşmaya ve sızdırmazlık yüzeyinin aşınmasına neden olabilir) bilye çekirdeğinin tamamen yerine geçmesini sağlamak için sapın konumlandırma kilidine kadar 90° döndürülmesi gerekir. Bilya çekirdeği üzerindeki etkiyi azaltmak için geçiş yapmadan önce boru hattının orta basıncını kapatmanız önerilir.

Güvenilirlik Güvencesi: Diye'nin ürünleri, pürüzsüz, sıkışmasız anahtarlama için yüksek montaj doğruluğu sağlayan CNC hassas işlenmiş bilya göbekleri ve yuvalarıyla donatılmıştır. Sızdırmazlık yüzeyleri, tamamen değiştirildiğinde çift yönlü sıfır sızıntılı sızdırmazlık elde etmek için hassas taşlanmıştır, böylece orta düzeyde kanallanma ortadan kalkar.

S: Özel LT akış düzenleri özelleştirilebilir mi? Hangi teknik parametrelerin sağlanması gerekiyor?

C: Evet, özel LT akış modellerinin özelleştirilmesini destekliyoruz. Aşağıdaki temel teknik parametreler sağlanmalıdır:

1. Boru hattı nominal çapı ve flanş standardı.

2. Orta tip, basınç ve sıcaklık.

3.Özel akış gereklilikleri (örneğin, "üç giriş, bir çıkış" veya "bir giriş, üç çıkış").

4.Kurulum alanı boyutları.

5.Malzeme gereksinimleri.
