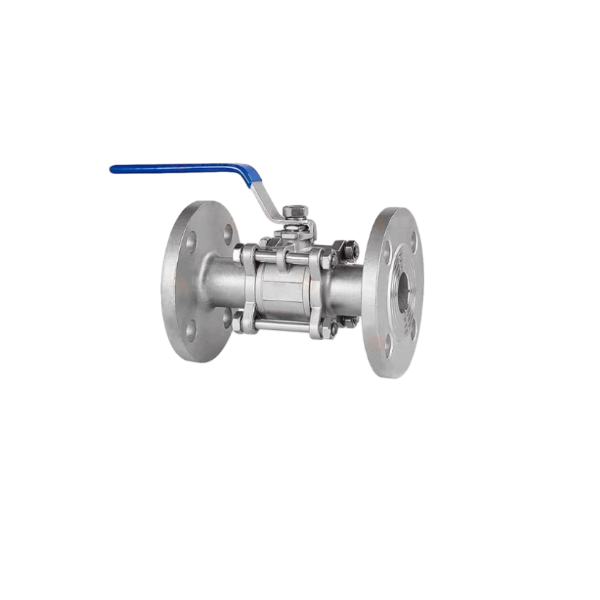

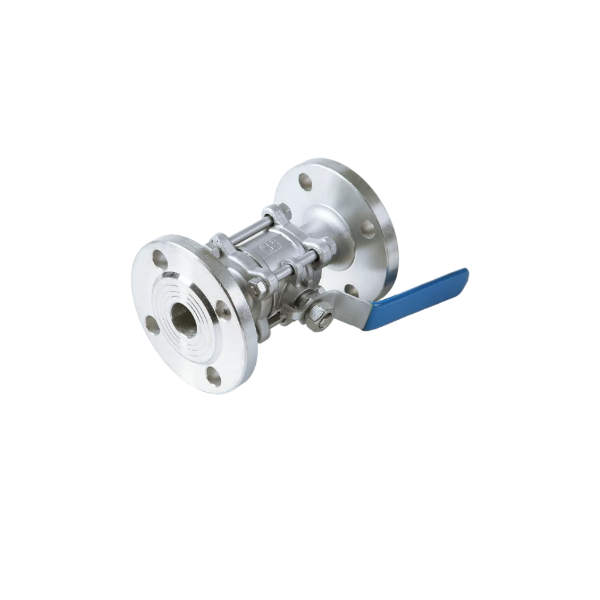

Paslanmaz Çelik 3pc Flanşlı Küresel Vana

Ürün Tanıtımı

3 parçalı paslanmaz çelik flanşlı küresel vana, CNC işlemeli dövme SS304/SS316L gövdeye sahiptir. Flanşlı uçlar endüstriyel boru hatlarına kolay montaj sağlar. Patlama önleyici gövde ve PTFE yuva contasıyla donatılmış bu tam yollu valf, orta düzeydeki basınç kaybını en aza indirir. Manuel kolla çalıştırma için mevcut olan veya uzaktan otomatik kontrol için pnömatik ve elektrikli aktüatörlerle donatılmış ISO5211 standart montaj pedini kullanır. Kimyasal, su arıtma, petrol ve gaz ve gıda işleme boru sistemlerinde sıvı kapatma amacıyla yaygın olarak ihraç edilmektedir.

Çalışma Prensibi

3 parçalı flanşlı küresel vana, bilyenin gövde ekseni etrafında 90° dönmesi yoluyla sıvı akışını kontrol eder. Bilye üzerinde bir geçiş deliği işlenir. Delik boru hattı yönü ile aynı hizada olduğunda sıvı serbestçe geçer. 90 derece döndükten sonra topun sağlam tarafı akışı engellemek için koltuğa baskı yapar. Bölünmüş üç parçalı gövde, bilyayı ve sızdırmazlık parçalarını çevreler. Gövde topun dönüşünü sağlar. Bilya ve yuva arasındaki sıkı temas, boru hattı ortamını açmak veya kapatmak için kabarcık geçirmez bir sızdırmazlık sağlar.

Avantajları

1.Bölünmüş üç parçalı yapı, vananın tamamını boru hattından çıkarmadan hat içi incelemeye ve conta değişimine olanak tanır ve bakım maliyetini büyük ölçüde azaltır.

2.Flanşlı bağlantı, yüksek basınç dayanımı ve sağlam boru bağlantısı sunar; boru hattının sökülmesi sırasında vana sabit kalır.

3.Dövme paslanmaz çelik gövde, aşındırıcı ortamlar için olağanüstü korozyon direnci ve daha uzun servis ömrü sağlar.

4.Tam port tasarımı akış direncini azaltır ve tortu birikimini önler.

5.Düşük çalışma torkuyla güvenilir sızdırmazlık performansı; uzaktan kumanda için otomatik aktüatörlerle uyumludur.

6.Modüler yapı, yurtdışı ihracat projelerinin sertifikasyon gereksinimlerini karşılayarak yedek parçaların iyi bir şekilde değiştirilebilirliğini sağlar.

Teknik Parametreler

SSS

S1: Bu 3 parçalı flanşlı küresel vana için hangi malzeme seçenekleri mevcut?

C: Standart gövde malzemesi SS304 ve SS316L paslanmaz çeliktir. Top ve gövde de paslanmaz çeliktir. Koltuk malzemesi standart olarak PTFE'dir; Zorlu korozif çalışma koşulları için PFA opsiyoneldir.

S2: Vana hangi basınç ve sıcaklık aralığında çalışabilir?

A: Çalışma basıncı: PN16 / PN25 / Class150 / Class300 isteğe bağlı. PTFE koltuk -20°C'den 180°C'ye kadar çalışma sıcaklığına izin verir. Gerçek aralık medya ve conta seçimine bağlıdır.

S3: Vanaya pnömatik veya elektrikli aktüatörler takılabilir mi?

C: Evet. ISO5211 standart montaj platformuyla üretilmiştir. Manuel tutamak, pnömatik aktüatör (tek etkili/çift etkili) veya uzaktan otomatik kontrol için elektrikli aktüatörle değiştirilebilir.
