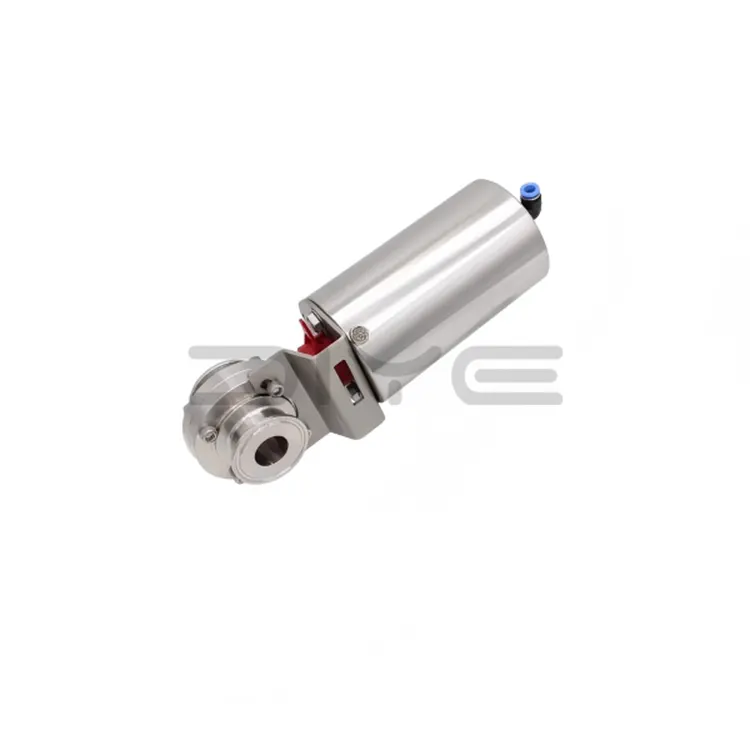

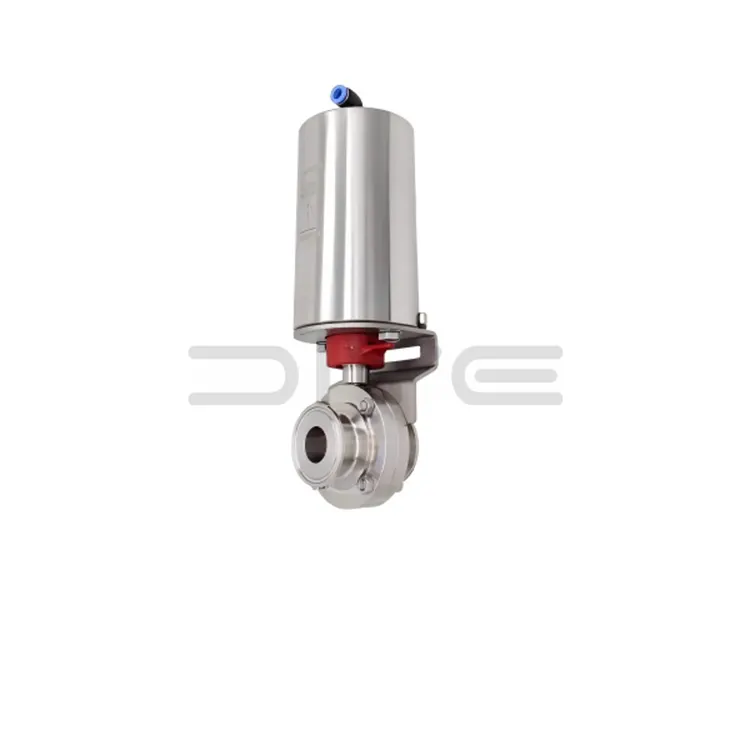

Pnömatik Kumandalı Sıhhi Kelebek Vana

DIYE VALVE Pnömatik Kumandalı Sıhhi Kelebek Vana fabrikamız tarafından bağımsız olarak geliştirilmiş ve üretilmiştir. Sıhhi sıvı boru sistemlerinde otomatik üretim senaryoları için yüksek performanslı bir temel kontrol bileşenidir. Çin'de üretilen bu ürün, gelişmiş pnömatik kontrol teknolojisini ve sıhhi yapısal tasarımı entegre ederek sıkı kalite kontrol standartlarına uyar ve yiyecek, içecek, ilaç ve biyolojik endüstrilerin sıkı hijyen gereksinimlerini karşılar.

Vana, ana güç kaynağı olarak, sıhhi kelebek vana gövdesiyle mükemmel şekilde eşleşen bir pnömatik aktüatör kullanır. Medyanın hızlı, uzaktan ve otomatik olarak açılıp kapanmasını sağlayarak boru hattının işletim verimliliğini ve istikrarını artırır. Ölü açı içermeyen yapısı, medya kalıntısını ve bakteri üremesini önler, güvenilir sızdırmazlık sıfır medya sızıntısı sağlar ve hızlı yanıt kapasitesi, sıhhi tesisat sektörünün CIP (Yerinde Temizleme) ve SIP (Yerinde Sterilize Etme) gerekliliklerine tam olarak uyum sağlayarak otomatik üretim hatlarının dinamik ayarlama ihtiyaçlarına uyum sağlar.

Temel Çalışma Prensibi

Pnömatik Kumandalı Sıhhi Kelebek Vana'nın pnömatik aktüatörü, vana gövdesini vana diskini döndürmek için tahrik eder, böylece vana açılıp kapanır. Aktüatörün bir tarafından hava girdiğinde pistonu iterek valf gövdesinin dönmesine neden olur ve açma ve kapama işlemini tamamlar. Aktüatör yapısına bağlı olarak çift etkili ve tek etkili olmak üzere iki modda mevcuttur.

- Çift etkili aktüatör: Her iki taraftan alternatif hava girişi ve çıkışı, valf diskinin ileri ve geri dönüşünü sağlar. Sık açılma ve kapanmayı gerektiren senaryolara uygun olup, istikrarlı çalışma ve güçlü uyarlanabilirlik sunar.

- Tek etkili aktüatör: Bir tarafta hava girişiyle tahrik edilirken, diğer tarafta hava kaynağı arızası durumunda otomatik sıfırlama için yay kuvvetine dayanır. Bu, boru hattının güvenli çalışmasını sağlar ve hava besleme sistemi arızası durumunda olası güvenlik tehlikelerini önler.

Ayrıca vananın açılma ve kapanma açısı aktüatör aracılığıyla esnek bir şekilde ayarlanabilir. Bazı modeller, hem temel boru hattı açma ve kapama kontrolü hem de hassas akış düzenleme ihtiyaçlarını karşılayarak farklı üretim senaryolarına uyum sağlayarak 0° ila 90° arasında kademesiz ayarlamayı destekler.

Opsiyonel Pnömatik Aktüatörler ve Aksesuarlar

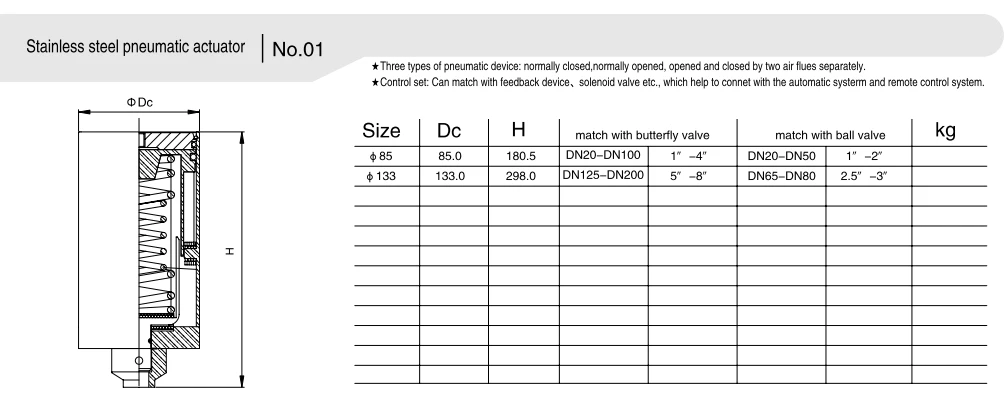

1. İsteğe Bağlı Pnömatik Aktüatörler

- Tek etkili aktüatör: Yay sıfırlama fonksiyonuyla donatılan bu aktüatör, hava kaynağı arızası durumunda otomatik olarak orijinal konumuna geri döner, yüksek güvenlik koruması sunar ve yüksek güvenlik gereksinimleri olan senaryolar için uygundur.

- Çift etkili aktüatör: Çift hava kaynakları tarafından tahrik edilir, düzgün ve stabil açma ve kapama işlemleri ve yüksek dayanıklılık sağlar. Sürekli üretim hatları gibi yüksek frekanslı çalışma senaryoları için uygundur.

2. Eşleşen Aksesuarlar

- Pnömatik üçlü: Bir filtre, basınç düşürücü vana ve yağlayıcıdan oluşur; hava beslemesindeki yabancı maddeleri filtreler, hava basıncını dengeler, aktüatörü yağlar, servis ömrünü uzatır ve vananın stabil çalışmasını sağlar.

- Solenoid valf: Hava beslemesini kontrol ederek valfin uzaktan açılıp kapanmasını sağlar, merkezi kontrol sistemiyle entegrasyonu kolaylaştırır ve otomasyonu geliştirir.

- Pozisyon vericisi: Valf açma ve kapama durumu hakkında gerçek zamanlı geri bildirim sağlayarak merkezi kontrol sistemi tarafından gerçek zamanlı izlemeye olanak tanır ve üretim süreçlerinin kontrol edilebilir olmasını sağlar.

- Limit anahtarı: Valf diskinin aşırı hareketini önleyerek mekanik hasarı önler ve valf yapısını korur.

- El çarkı mekanizması: Acil durumda manuel çalıştırma için kullanılır; hava beslemesi arızası durumunda bile vananın açılıp kapanmasına olanak vererek üretim sürekliliğini sağlar.

DIYE VANA Hakkında

Çin'de üretilen Pnömatik Kumandalı Sıhhi Kelebek Vana'nın profesyonel üreticisi ve tedarikçisi olan DIYE VALVE, küresel müşterilere yüksek kaliteli ürünler ve özenli hizmet sunmayı taahhüt eden eksiksiz bir Ar-Ge, üretim, satış ve satış sonrası servis sistemine sahiptir.

İngilizce, Rusça, Arapça ve diğer dilleri akıcı bir şekilde konuşabilen, ürün seçimi, kurulum, devreye alma ve bakımla ilgili soruları yanıtlamak için 24 saat çevrimiçi destek sağlayan ve çok dilli kurulum ve bakım kılavuzları sunan profesyonel bir dış ticaret ve teknik ekibimiz var. Fabrikamız, hammadde seçiminden ürün teslimatına kadar her adımı titizlikle kontrol eden ve her vananın yüksek kalite standartlarını karşıladığından emin olan sıkı bir kalite kontrol süreci uygulamaktadır.

Yurtdışı müşterilerin karşılaştığı yedek parça tedarik zorluklarını çözmek için contalar, pnömatik üçlü üniteler ve solenoid valfler gibi yaygın olarak kullanılan yedek parçaları sağlayarak lojistik döngülerini önemli ölçüde kısaltıyor ve tedarik maliyetlerini azaltıyoruz. Ayrıca valf ünitesinin tamamı için 12 ay, hassas parçalar için ise 6 ay garanti sunuyoruz. Garanti süresi boyunca insan kaynaklı olmayan arızalar ücretsiz olarak onarılarak yurt dışındaki müşteriler için kapsamlı bir kullanıcı deneyimi garanti altına alınacaktır.

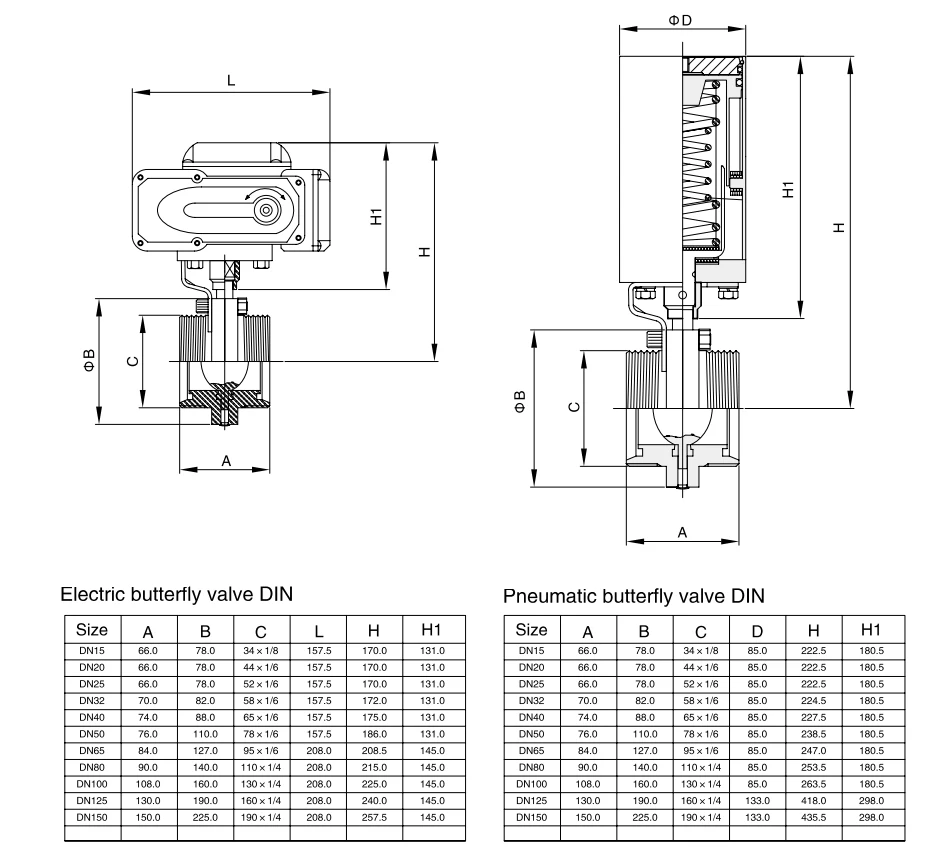

Teknik Parametreler

SSS

S: Sıhhi pnömatik kelebek vanalar için ne tür pnömatik aktüatörler mevcuttur ve bunlar nasıl seçilir?

C: Ana akım türleri, güvenlik gereksinimlerine ve çalışma koşullarının çalışma sıklığına göre seçilen tek etkili ve çift etkili pnömatik aktüatörlerdir: ① Çift etkili aktüatör: Çift hava kaynakları tarafından tahrik edilen valf, hızlı yanıtla istikrarlı bir şekilde açılır ve kapanır, otomatik üretim hatları ve yüksek frekanslı işlemlerle geleneksel sıhhi çalışma koşullarına uygundur ve açma-kapamayı kontrol etmek için harici hava kaynağı ile donatılması gerekir; ② Tek etkili aktüatör: Bir taraftan hava girişiyle tahrik edilen ve hava kaybından sonra otomatik olarak sıfırlanan (açma/kapama) yay geri dönüş yapısına sahip, yüksek güvenlik ve koruma performansına sahiptir, ortamın yanıcı, toksik ve aşındırıcı olduğu yüksek riskli sıhhi çalışma koşulları için uygundur ve hava kaynağı arızasından sonra boru hattı güvenlik risklerini etkili bir şekilde önleyebilir.

S: Sıhhi pnömatik kelebek vanalar için hangi aksesuarlara ihtiyaç vardır? Temel aksesuarların işlevi nedir?

A4: Temel zorunlu A: aksesuarlar + gerektiğinde isteğe bağlı aksesuarlar, temel aksesuarlar ve işlevleri şunlardır: ① Pnömatik üçlü ünite (filtre + basınç düşürme valfi + yağ buharı cihazı): Zorunlu, hava kaynağındaki yabancı maddeleri filtreler, hava besleme basıncını dengeler, aktüatörün iç parçalarını yağlar ve aktüatörün servis ömrünü uzatır; ② Solenoid valf: İsteğe bağlı, hava kaynağının açılıp kapanmasını uzaktan kontrol eder, valfin otomatik ve merkezi olarak açılıp kapanmasını gerçekleştirir ve merkezi kontrol sisteminin bağlantısı için uygundur; ③ Konum geri bildirim cihazı: Boru hattı işleminin uzaktan izlenmesini kolaylaştıran, vananın açılma ve kapanma durumuna (açık/kapalı/nötr) ilişkin isteğe bağlı, gerçek zamanlı geri bildirim; ④ El çarkı mekanizması: İsteğe bağlı, acil çalışma koşullarına uygun, hava kaynağı arızalandığında vana manuel olarak çalıştırılabilir; ⑤ Limit anahtarı: İsteğe bağlı, valf diskinin strok boyunca dönmesini önler ve valf gövdesini ve contalarını korur.

S: Sıhhi pnömatik kelebek vanalar için hava kaynağı basıncı gereksinimi nedir? Sahadaki standart dışı hava kaynağına uyum sağlayabilir mi?

C: Geleneksel uyarlanabilir hava kaynağı basıncı, endüstriyel genel standart hava basıncı olan ve çoğu sahadaki hava besleme koşulları için uygun olan 0,4~0,8MPa'dır; sahadaki hava kaynağının standart olmayan bir basıncı varsa (0,4MPa'dan düşük veya 0,8MPa'dan yüksek), özelleştirilmiş bir uyarlanabilir pnömatik aktüatör sağlanabilir ve sahadaki hava besleme sisteminde ek bir dönüşüme gerek kalmadan vananın normal açılıp kapanmasını sağlamak için hava basıncını ayarlamak üzere bir basınç düşürücü vana/yükseltici vana donatılabilir.
