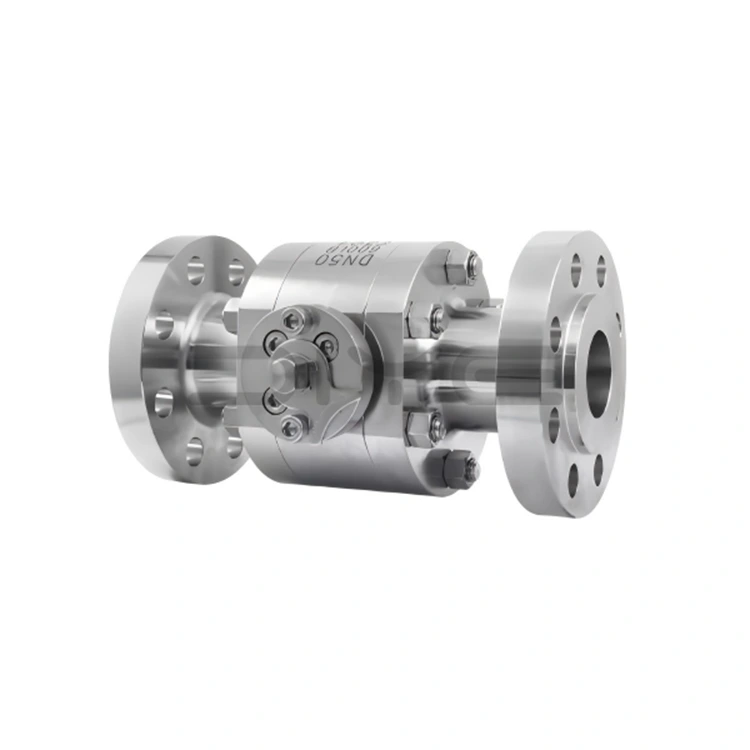

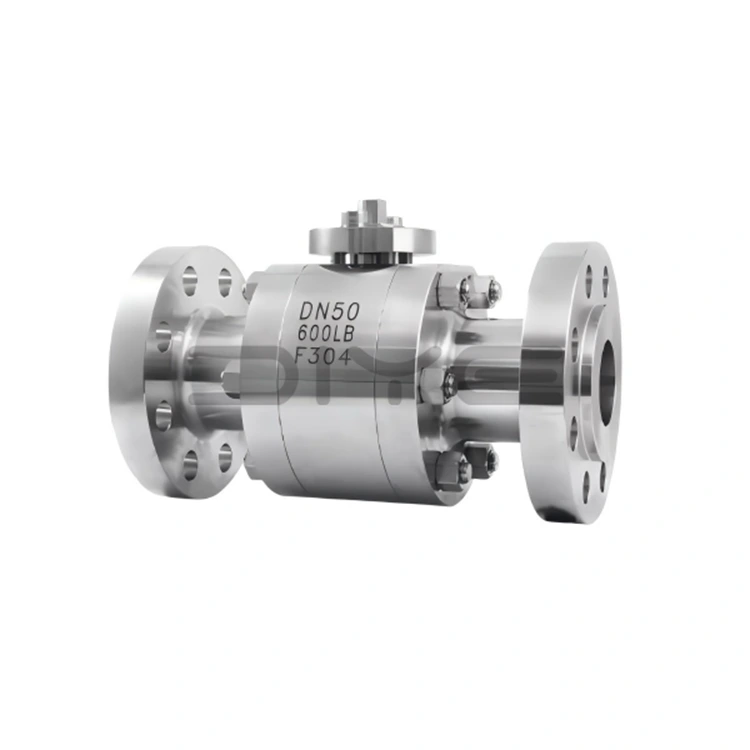

Dövme Çelik Yüksek Basınçlı Flanşlı Küresel Vana

DIYE VALVE'nin Dövme Çelik Yüksek Basınçlı Flanşlı Küresel Vana serisi, ürün performansının küresel mühendislik ihtiyaçlarını karşıladığından emin olmak için çok sayıda yerel ve uluslararası standartlara sıkı sıkıya göre tasarlanmış, üretilmiş ve test edilmiştir.

- Tasarım ve üretim standartları: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Flanş bağlantı standartları: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Yapısal uzunluk standartları: ASME B16.10

- Test standartları: GB/T 13927, ISO 5208

Standart nominal çaplar: DN10~DN300 (1/4"~12"), basınç değerleri: Sınıf 150~Sınıf 600 (PN10~PN100); 2500LB ve PN400 gibi özel yüksek basınçlı standart dışı spesifikasyonlar mevcuttur ve farklı yüksek basınçlı boru hattı gereksinimlerine uyum sağlamak için nominal çaplar müşteri çizimlerine göre ayarlanabilir.

Temel Ürün Avantajları

1. Yüksek Kaliteli Dövme Malzemeler, Kararlı Performans

Dövme Çelik Yüksek Basınçlı Flanşlı Küresel Vananın ana malzemesi, özellikle aşağıdaki gibi çeşitli zorlu çalışma koşullarına uygun, yüksek kaliteli dövme çeliktir:

- Karbon Çelik Dövmeler (WCB/A216-WCB): Yüksek yapısal mukavemet, geleneksel, aşındırıcı olmayan yüksek basınç koşullarına (sıradan endüstriyel petrol ve gaz boru hatları gibi) uygundur.

- Paslanmaz Çelik Dövmeler (F304/F316L): 304 malzeme hafif korozyona dayanıklıdır, genel yüksek basınçlı kimyasallara, su arıtmaya ve diğer koşullara uygundur; Molibden ilaveli 316L malzemesi, asitler, alkaliler, kükürt içeren ortamlar ve deniz suyu gibi oldukça aşındırıcı ortamlar için uygun olup korozyon direncini ve oksidasyon direncini önemli ölçüde artırır. Yüksek basınçlı aşındırıcı koşullar altında servis ömrü, sıradan karbon çeliği küresel vanaların ömrünün 3-5 katıdır.

- Özel Çelik Dövmeler (35CrMoA gibi): Aşırı yüksek basınç ve özel çalışma koşulları için özelleştirilmiş olup, güvenilir malzeme desteği sağlar.

2. Yüksek Performanslı Aksesuarlar, Güvenli ve Dayanıklı

Dövme Çelik Yüksek Basınçlı Flanşlı Küresel Vananın tüm aksesuarları, vananın genel stabilitesini ve güvenliğini sağlayan yüksek basınçlı özel malzemelerden yapılmıştır:

- Valf Gövdesi: 2Cr13/A246-416 gibi aşınmaya ve korozyona dayanıklı dövme malzemelerden yapılmış olup, nitrürlenmiş yüzey işlemiyle mükemmel burulma mukavemeti sunar. Arka conta yapısına sahip alttan monteli tasarım, valf gövdesinin düşmesini ve ortam sızıntısını önler.

- Cıvatalar: Yüksek basınç koşullarına uygun, yüksek mukavemet ve gevşeme önleme özellikleri sunan 35CrMoA/A193-B7 yüksek basınçlı özel cıvataları kullanın.

- Contalar: PTFE, PPL ve flor kauçuk gibi yüksek basınçlı özel malzemelerden yapılmıştır. Bazı modellerde metal sert conta + elastik yardımcı contadan oluşan üçlü bir yapı kullanılır; burada basınç ne kadar yüksek olursa conta o kadar sıkı olur, çift yönlü sıfır sızıntı elde edilir ve API 6D "sıfır sızıntı" standardını karşılar.

3. Bilimsel Yapı, Geniş Uyarlanabilirlik

Çalışma koşullarına göre hedeflenen yapısal tasarımları benimseyen Dövme Çelik Yüksek Basınçlı Flanşlı Küresel Vana, çeşitli senaryolar için uygundur:

- Yüzen Bilya Yapısı: Bilya ile valf yuvası arasında sıkı bir uyum sağlamak için orta basınca dayanan küçük çaplı valfler için uygundur. Basit yapı, güvenilir sızdırmazlık.

- Sabit Küresel Yapı: Büyük çaplı vanalara uygundur. Top, üst ve alt miller tarafından desteklenerek açma ve kapama sırasında ofseti önler, çalışma torkunu azaltır, yüksek basınç altında sık çalışmaya uygundur ve valf gövdesi aşınmasını azaltır.

- Anti-Statik ve Yanmaz Tasarım: Bazı modellerde bulunmaktadır. Antistatik tasarım, statik kıvılcımları önler ve yanmaz tasarım, yanıcı ve patlayıcı yüksek basınç koşullarına uygun, contalar yandıktan sonra metal-metal teması yoluyla geçici sızdırmazlık sağlar.

Taahhüdümüz

Çin'de profesyonel bir üretici ve tedarikçi olarak DIYE VALVE, "Önce Kalite, Müşteri Üstünlüğü" felsefesine bağlı kalmaktadır. Fabrikamız, ürün kalitesini sağlamak için süreç boyunca sıkı kontrol sağlayan eksiksiz bir üretim ve test sistemine sahiptir. Ayrıca profesyonel teknik destek ve satış sonrası hizmet sağlıyoruz ve küresel ortaklarla uzun vadeli ve istikrarlı işbirliği ilişkileri kurduk.

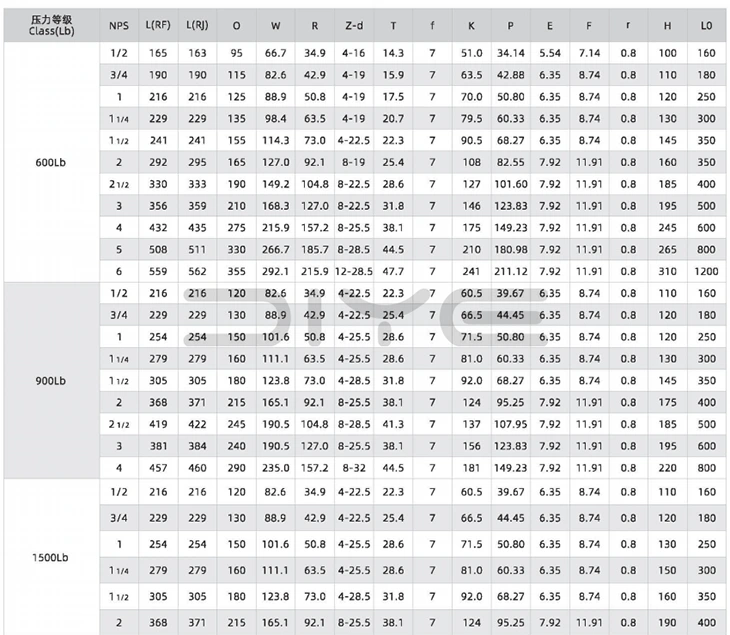

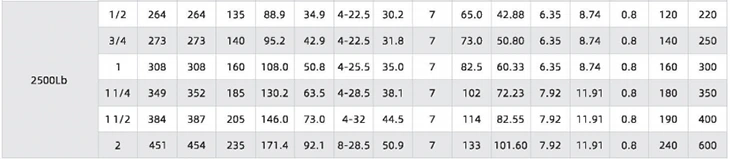

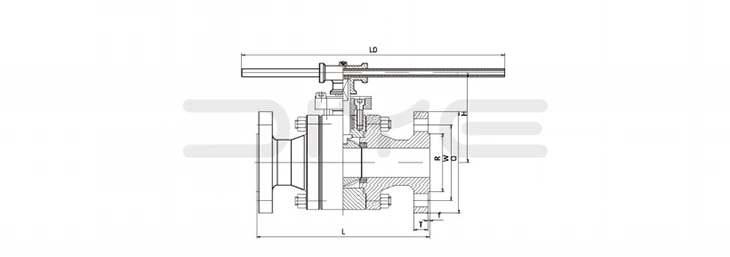

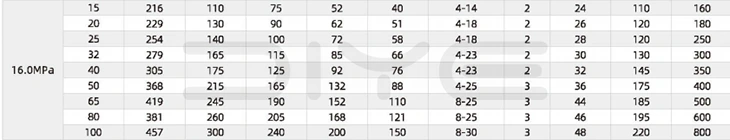

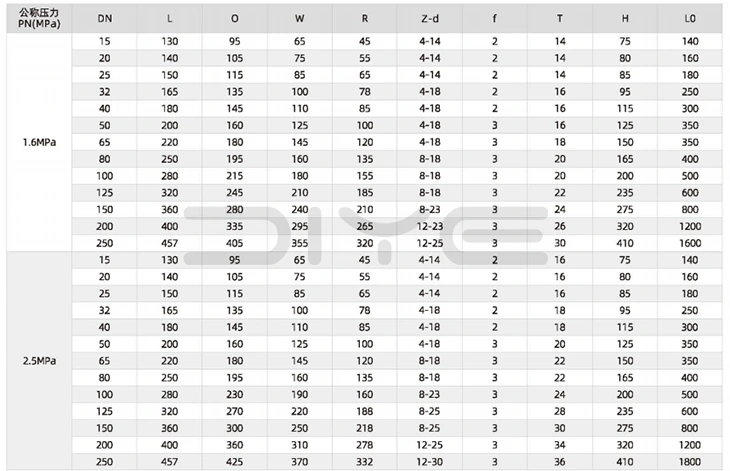

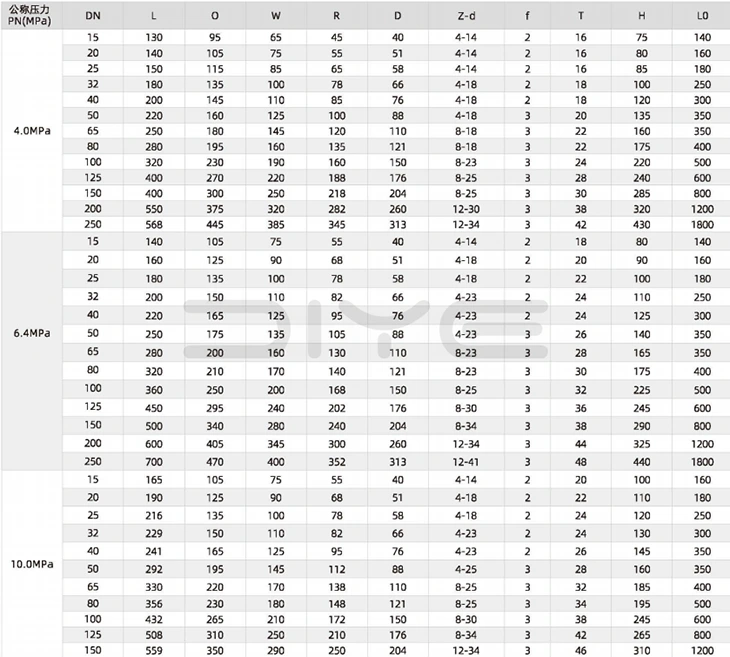

Teknik Parametreler

SSS

S: Dövme Çelik Yüksek Basınçlı Flanşlı Küresel Vana, yüksek basınç altında sıfır sızıntıya ulaşabilir mi?

C: Yüksek basınçlı çalışma koşullarına uygun ikili sızdırmazlık tasarımını benimser: ① Ana Sızdırmazlık: Gömülü elastik valf yuvası (PTFE/PPL/floro kauçuk) ve metal sert contanın bir kombinasyonunu benimser ve valf yuvasının arkasında bir O-halkası bulunur. Orta basınç ne kadar yüksek olursa, valf yatağı bilyayı o kadar sıkı sıkıştırır, çift yönlü sıfır sızıntı elde edilir ve API 6D "sıfır sızıntı" standardını karşılar; ② Valf Gövdesi Sızdırmazlığı: Alttan monteli valf gövdesi + arka conta yapısı + çok katmanlı salmastra contasını benimser. Salmastra, valf gövdesinde orta düzeyde sızıntıyı önlemek ve yüksek basınç altında valf gövdesinin burulmasını ve ayrılmasını önlemek için yüksek basınçlı özel esnek grafit veya PTFE'den yapılmıştır; ③ Anti-Statik/Yangına Dayanıklı Tasarım: Bazı modellerde dahili antistatik yaylar bulunur. Conta yandığında, yanıcı ve patlayıcı ortamlarla çalışma koşullarına uygun, metal-metal teması yoluyla geçici sızdırmazlık sağlanabilir.

S: Dövme Çelik Yüksek Basınçlı Flanşlı Küresel Vana'nın yüzen bilyeli ve sabit bilyeli yapıları arasındaki farklar nelerdir? Kalibreye göre nasıl seçim yapılır?

A: ① Yüzen Bilya Yapısı: Yaygın olarak küçük kalibreler (DN10~DN50) için kullanılır, bilyanın sabit bir desteği yoktur ve sızdırmazlık, bilyenin orta basınçla tek taraflı valf yuvasına doğru bastırılmasıyla sağlanır. Geleneksel yüksek basınçlı ve küçük akışlı çalışma koşullarına uygun, basit bir yapıya, küçük açma ve kapama torkuna ve düşük maliyete sahiptir; ② Sabit Bilya Yapısı: Yaygın olarak büyük kalibreler (DN65~DN300) için kullanılır, bilya, açma ve kapama sırasında herhangi bir ofset olmadan üst ve alt valf gövdeleri tarafından sabit bir şekilde desteklenir, güçlü basınç taşıma stabilitesi, yüksek basınç, büyük akış ve sık çalışma çalışma koşulları için uygundur, bu da valf gövdesi aşınması ve deformasyon riskini etkili bir şekilde azaltabilir. Diye, müşteri ihtiyaçlarına ve çalışma koşullarına göre yüzen top veya sabit top yapılarını özelleştirebilmektedir.

S: Dövme Çelik Yüksek Basınçlı Flanşlı Küresel Vananın yüksek basınçlı çalışma koşullarında kurulumuna ilişkin temel önlemler nelerdir?

A: ① Flanş Bağlantısı: Cıvatalar, 35CrMoA/A193-B7 gibi yüksek basınçlı özel cıvatalar olmalıdır ve valf gövdesinin eşit olmayan kuvvet nedeniyle çatlamasını önlemek için "çapraz tek biçimli ve adım adım sıkma" ilkesi benimsenmeli ve tork, standart düzenlemelere uygun olmalıdır; ② Orta Akış Yönü: Vana gövdesi akış yönü işaretinin orta akış yönü ile tutarlı olduğunu doğrulayın; tam yollu küresel vanaların akış yönünde herhangi bir kısıtlama yoktur; ③ Kurulum Ortamı: Dış mekanda güneş ışığına ve yağmura maruz kalmaktan kaçının ve bilye çekirdeğinin tıkanmasını önlemek için kurulumdan önce boru hattındaki yabancı maddeleri temizleyin; ④ Basınç Testinin Kabulü: Kurulumdan sonra yerinde basınç testi yapılacaktır. Su basıncı test basıncı nominal basıncın 1,5 katı, hava basıncı test basıncı ise nominal basıncın 1,1 katıdır. Sadece sızıntı olmadığı takdirde kullanıma alınabilir.
