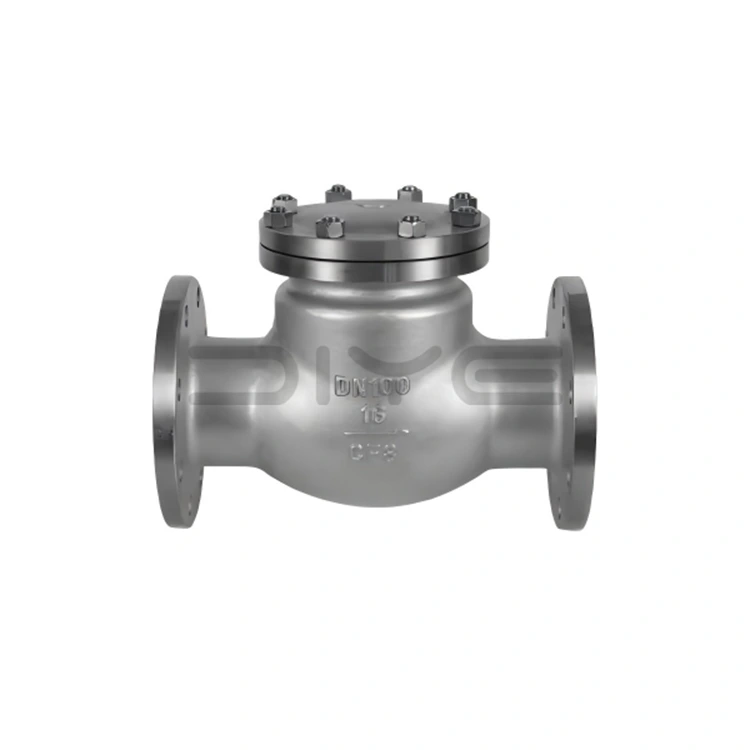

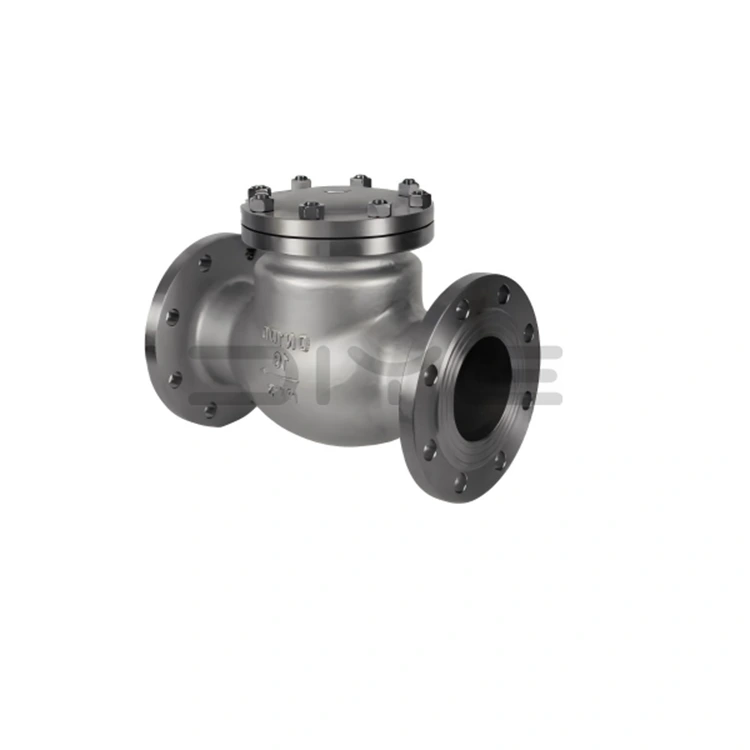

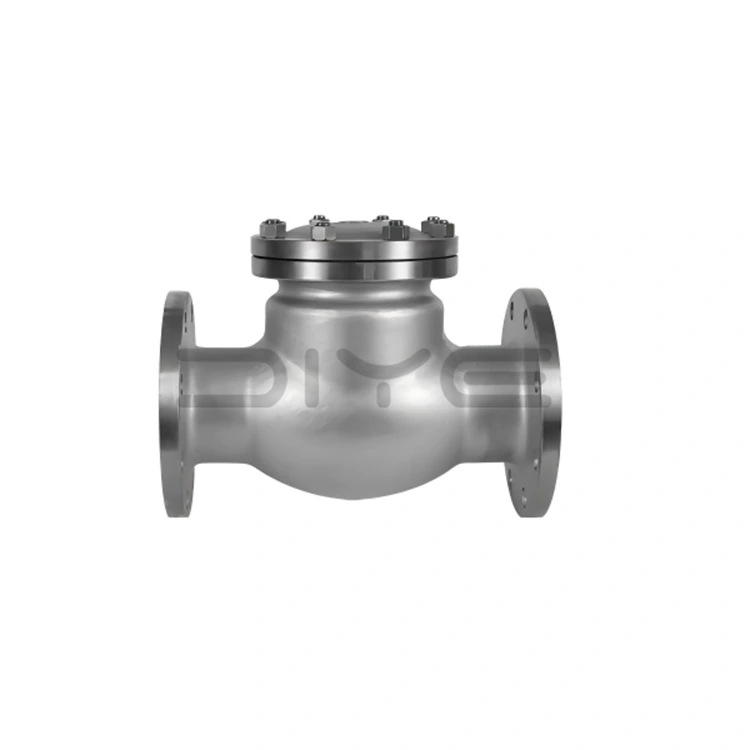

DIN Salıncak Flanşlı Çek Valfler

DIYE DIN Salıncak Flanşlı Çek Valfler, DIN 3356, DIN 3202 ve DIN EN 1092-1 dahil olmak üzere temel Alman standartlarına tamamen uygun, hassas tasarımlı otomatik valflerdir. Valfler, harici aktüatör gerektirmeden ortamın basıncına bağlı olarak bağımsız olarak çalışır. Geri akışın yıkıcı sonuçlarını önleyen, kritik boru hattı altyapısını koruyan güvenilir, bakım gerektirmeyen bir mekanizma sağlarlar.

Çalışma Prensibi ve Ana Fonksiyonlar

1. Otomatik Çalışma

DIN Salınımlı Flanşlı Çek Valfler valf diski, ileri akan ortamın basıncı altında serbestçe açılır; sistem durduğunda, basınç düştüğünde veya bir geri akış eğilimine maruz kaldığında, valf diski kendi ağırlığı ve geri akış geri basıncı altında anında kapanır.

2. Temel Koruma Fonksiyonları

- Geri Akış Önleme: Sıkı bir sızdırmazlık oluşturarak ortamın ters akışını önler.

- Su Darbesini Azaltma: Hidrolik şoku emerek boru hatları ve ekipman üzerindeki baskıyı önemli ölçüde azaltır.

- Sistem Koruması: Pompaları, kompresörleri, basınçlı kapları ve ısı eşanjörlerini ters basınç şoklarının neden olduğu hasarlardan korur.

Tasarım Özellikleri ve Teknik Parametreler

1 Bağlantı Yöntemi ve Standartları

Kurulum ve bakımı basitleştiren DIN standart flanş bağlantılarını kullanır; yapısal uzunluk kesinlikle DIN 3202 standardına uygundur.

2 Geniş Uygulanabilirlik ve Çok Yönlülük

DIN Salıncak Flanşlı Çek Valfler, DN15'ten DN1000'e kadar tüm çap aralığını kapsar; basınç değerleri PN10, PN16, PN25, PN40, PN63 ve PN100'ü içerir ve düşük basınçlı boru ağlarından yüksek basınçlı endüstriyel proses sistemlerine kadar çeşitli ihtiyaçları karşılar.

3 Üstün Yapı

Dikkatle tasarlanmış akış kanalları basınç kaybını en aza indirir; yüksek hassasiyetli sızdırmazlık yüzeyleri, basınç dalgalanmaları ve farklı ortam koşulları altında bile sıkı ve güvenilir bir sızdırmazlık sağlar.

4. Medya Uyumluluğu

Su, buhar, petrol ürünleri ve çeşitli asidik, alkalin ve aşındırıcı ortamlar için uygundur.

Uygulama Senaryoları ve Pazar Kapsamı

DIN Salıncak Flanşlı Çek Valflerimiz, Avrupa'da ve dünya çapında Alman standart boru sistemleri için tercih edilen üründür ve aşağıdakiler de dahil olmak üzere birçok zorlu endüstride istikrarlı tek yönlü akış kontrolü sağlar:

1. Petrokimya ve Kimyasal İşleme Sanayii

2. Elektrik Üretim Sanayi (Termik ve Nükleer Enerji)

3. Metalurji ve Madencilik Sektörü

4. Belediye Su Temini ve Drenaj Sanayii

5. HVAC, Gaz ve Deniz Mühendisliği

6. Uluslararası Avrupa Standartlarında İhracat Mühendislik Projeleri

Üretim ve Kalite Güvencesi

1. Profesyonel Nitelikler ve Deneyim: Derin endüstri uzmanlığından yararlanan DIYE VALVE, tüm DIN çek valf spesifikasyonlarının seri üretimini gerçekleştirerek istikrarlı ve güvenilir kalite sağlar.

2. Yetkili Standartlara Uygunluk: Her valf, Alman standart malzemeleri, hassas dövme işlemleri kullanır ve sıkı basınç testlerine tabi tutulur.

3.Bütünlük Garantisi: Her sipariş için eksiksiz Malzeme Test Raporları (MTR) ve fabrika basınç testi verilerini sağlayarak tüm süreç boyunca tam izlenebilirlik ve uyumluluk sağlıyoruz.

4.Özelleştirilmiş Çözümler: Standart ürünlere ek olarak, özel malzemeler ve standart dışı boyutlar kullanarak, profesyonel olarak özelleştirilmiş vana hizmetleri sunarak, karmaşık Avrupa ve uluslararası mühendislik projeleri için tek elden tedarik çözümleri sunuyoruz.

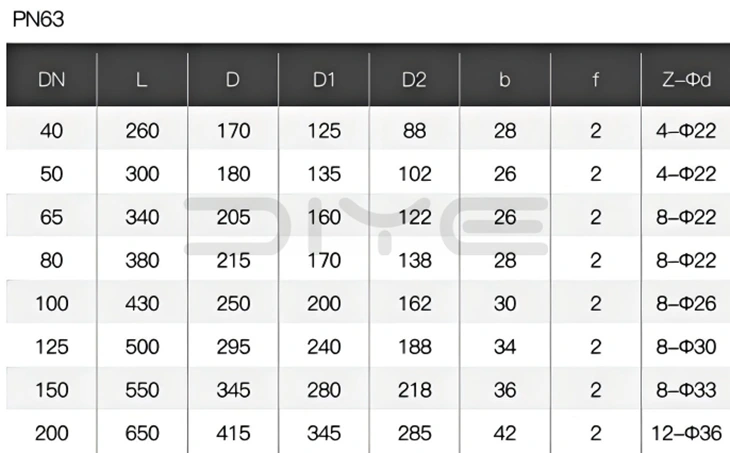

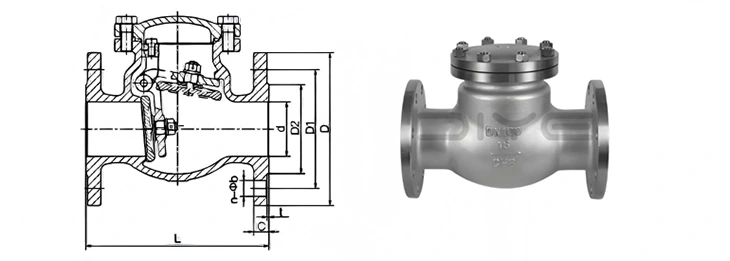

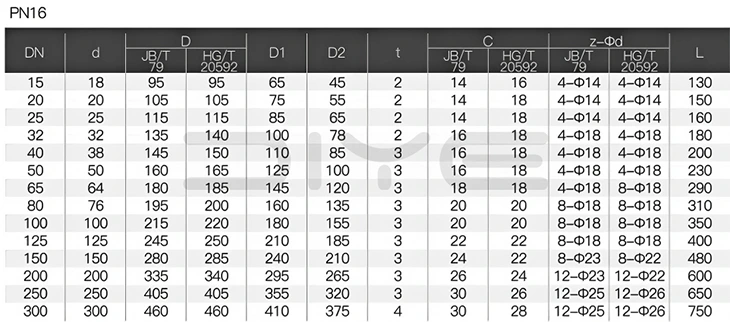

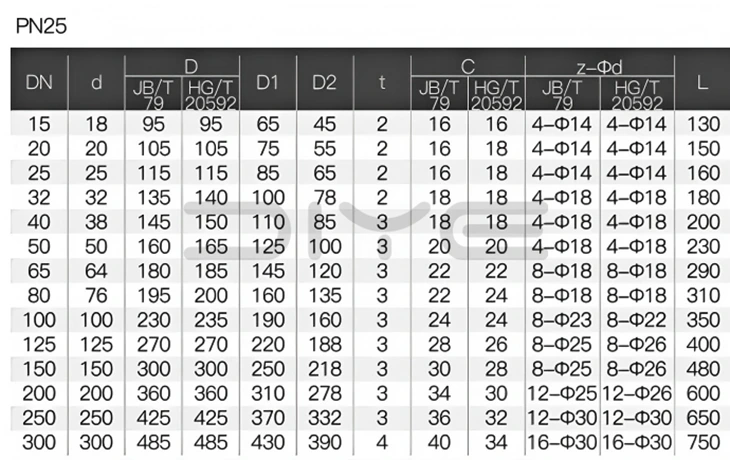

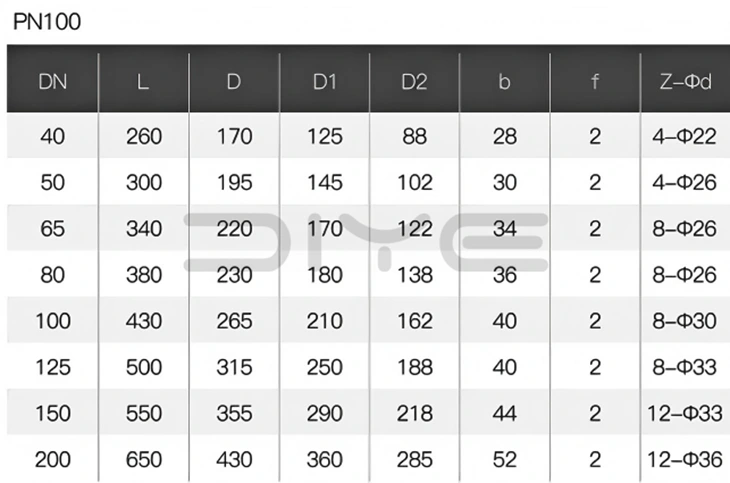

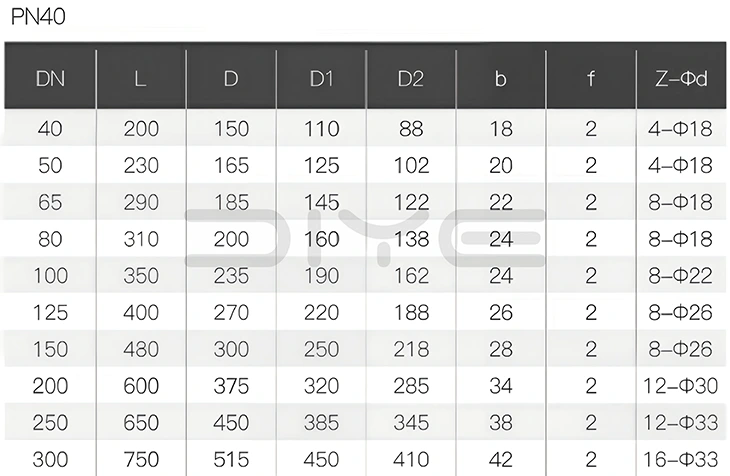

Teknik Çizimler

SSS

S: DIN Salıncak Flanşlı Çek Valfler hangi temel standartlara uygundur?

C: Esas olarak DIN 3205, DIN 3206, DIN 3207, DIN 3351 ve DIN 3352'yi takip ederler. Flanş bağlantısı için DIN EN 1090 / DIN EN 1091 / DIN EN 1092'yi uygularlar ve Alman standart boru hatları, flanşlar ve contalarla mükemmel uyum ve değiştirilebilirlik sağlarlar.

Q:Flanşlı Çek Valf takarken nelere dikkat edilmelidir?

C: Valf gövdesindeki akış yönü okunu doğrulayın ve kesinlikle orta akış yönüne göre monte edin. Geriye doğru takılması akışın tamamen tıkanmasına ve kontrol fonksiyonunun kaybına yol açacaktır.

S: Flanşlı Çek Valfte neden her zaman anormal gürültü ve titreşim var?

C: Bu çoğunlukla dirseğe yakın monte edilmesinden, aşırı akış hızından veya vana diskinin durdurucuya çarpmasından kaynaklanır. Düz boru kesitinin artırılması, yavaş kapanan yapıya geçilmesi veya boru hattının akış hızının ayarlanması tavsiye edilir.

S: Tam bir Alman standardı DIN çek valf seti sağlayabilir misiniz?

C: Kaynak üreticisi olarak Diye, her boyutta DIN Swing Flanşlı Çek Valfler üretmektedir. İşleme, basınç testi ve markalama işlemlerini kesinlikle Alman standartlarına uygun olarak gerçekleştiriyoruz. Tam bir malzeme raporları ve fabrika basınç testi verileri seti sağlayabilir ve özel kalibrelerin ve özel malzemelerin özelleştirilmesini destekleyebiliriz.
