3PC Flanşlı Küresel Vana

DIYE VALVE, Çin'in gelişmiş endüstriyel üretim sistemine dayanan 3PC flanşlı küresel vanalar konusunda uzmanlaşmış profesyonel bir ihracatçı ve üretim tesisidir. Küresel müşterilerimize istikrarlı performans ve zamanında teslimat sağlamak için eksiksiz döküm, işleme ve test ekipmanlarıyla donatılmış olarak tüm üretim süreci boyunca sıkı kalite kontrolüne bağlı kalıyoruz.

Ürün Yapısı ve Temel Özellikler

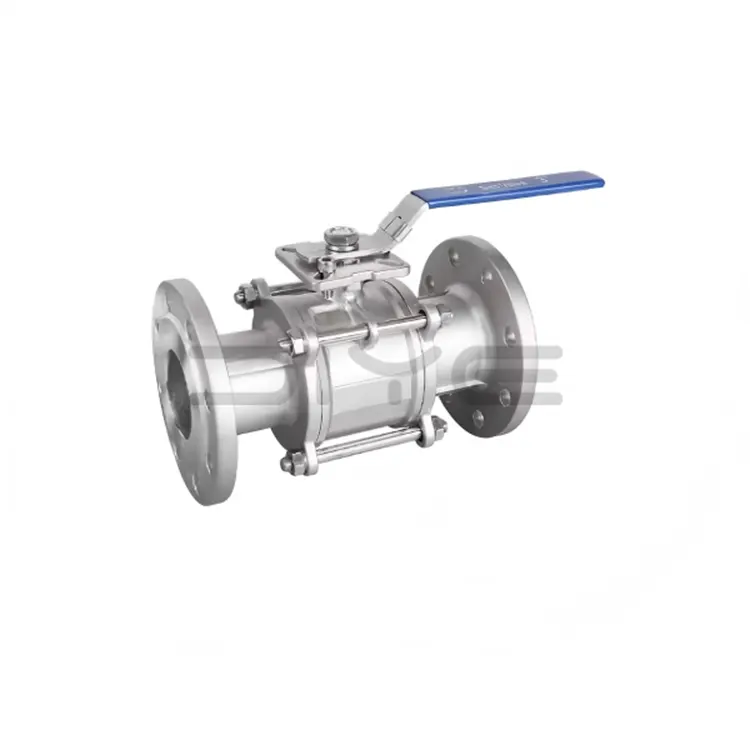

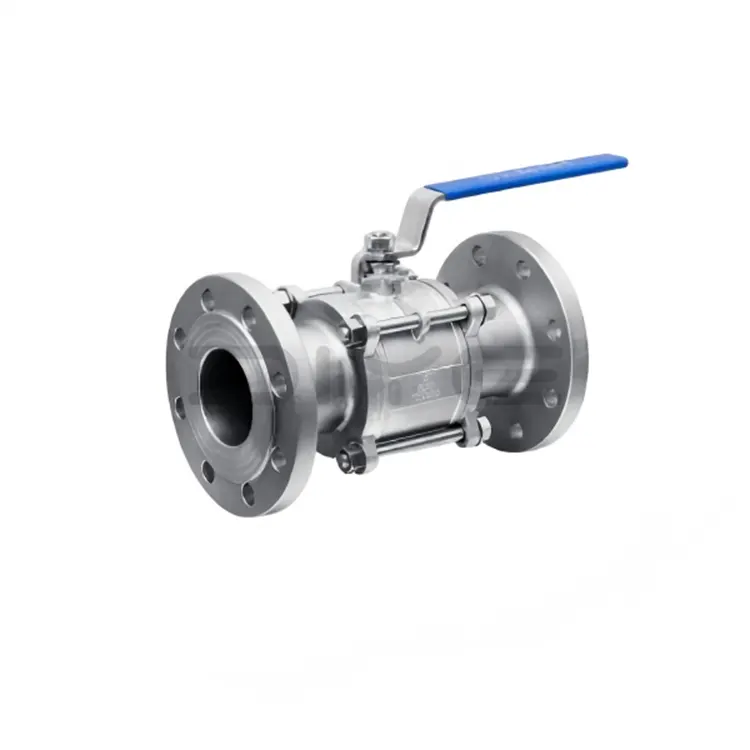

3PC Flanşlı Küresel Vana, üç parçalı bölünmüş bir tasarıma sahiptir. Valf gövdesi, dövme ve hassas işleme yoluyla 304/316/316L paslanmaz çelikten yapılmış, mükemmel korozyon direncine, yüksek basınç direncine ve yüksek sıcaklık direncine sahip, merkezi bir ana gövdeden ve sol ve sağ flanş uç kapaklarından oluşur.

Temel Performans Avantajları

1. 90° dönüş, düşük akış direnciyle hızlı açma ve kapamayı mümkün kılar.

2. Çift yönlü sıfır sızıntılı sızdırmazlık için yüksek performanslı PTFE contalar kullanır.

3. Çevrimiçi sökme ve bakıma izin vererek uzun bir servis ömrü sağlar.

4. Dört tahrik yöntemiyle uyumludur: manuel, sonsuz dişli, pnömatik ve elektrik.

5. GB, ANSI, JIS ve DIN gibi uluslararası standartları karşılar.

Çalışma Prensibi

1. Açma İşlemi: 3PC Flanşlı Küresel Vana tahrik ünitesi, vana gövdesini ve bilyeyi döndürür. Bilyenin geçiş deliği boru hattıyla aynı hizada olduğunda vana tamamen açılır ve sıvının düzgün bir şekilde akmasına izin verir.

2. Kapatma İşlemi: Valf gövdesi, bilyanın geçiş deliğini boru hattıyla hizalayarak bilyayı 90° döndürür. Topun katı kısmı sıvı geçişini tamamen bloke ederek güvenilir bir kapatma sağlar. Bu noktada vana tamamen kapalıdır.

3. Sızdırmazlık Mekanizması: Yüksek hassasiyetle işlenmiş bilya, PTFE sızdırmazlık halkasıyla tam olarak eşleşir ve çeşitli çalışma koşullarında güvenilir çift yönlü sızdırmazlık sağlar.

Uygulamalar

3PC Flanşlı Küresel Vana, su, buhar, yağ, gaz, asitler, alkaliler ve aşındırıcı sıvılar dahil olmak üzere çeşitli ortamlar için uygundur. Petrokimya, yiyecek ve içecek, ilaç, su arıtma, HVAC, kağıt yapımı ve metalurji endüstrilerinde yaygın olarak kullanılmaktadır.

Kalite Güvencesi ve Sertifikalar:

1. Yetkili Sertifikalar

ISO 9001, CE, EAC, GOST ve API 6D/607 gibi yetkili sertifikalara sahip olup Avrupa, Amerika, BDT, Orta Doğu ve Güneydoğu Asya'daki proje erişim gereksinimlerini doğrudan karşılamaktadır.

2.Tam Süreç Testi

Hammadde spektral analizi, 1,5 kat nominal basınçlı su/hava basıncı testi, sızdırmazlık performansı testi, ≥100.000 açma ve kapama ömrü testi, sevkıyattan önce %100 ürün kalifikasyonunun sağlanması.

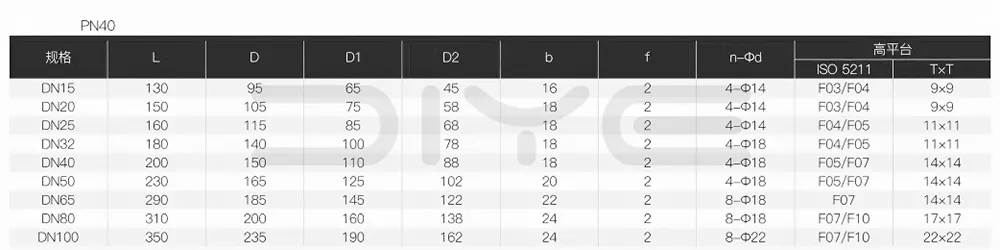

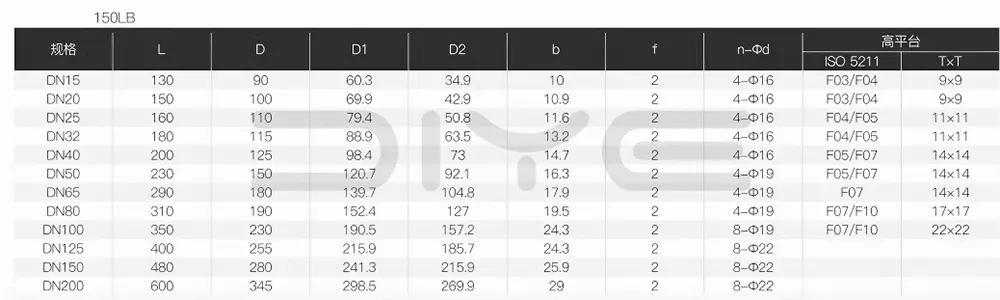

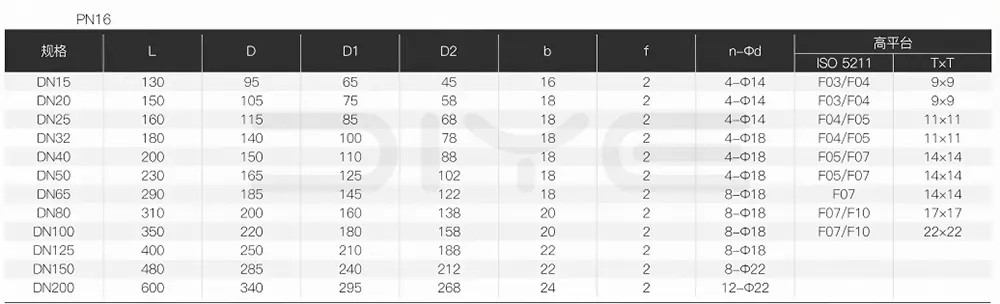

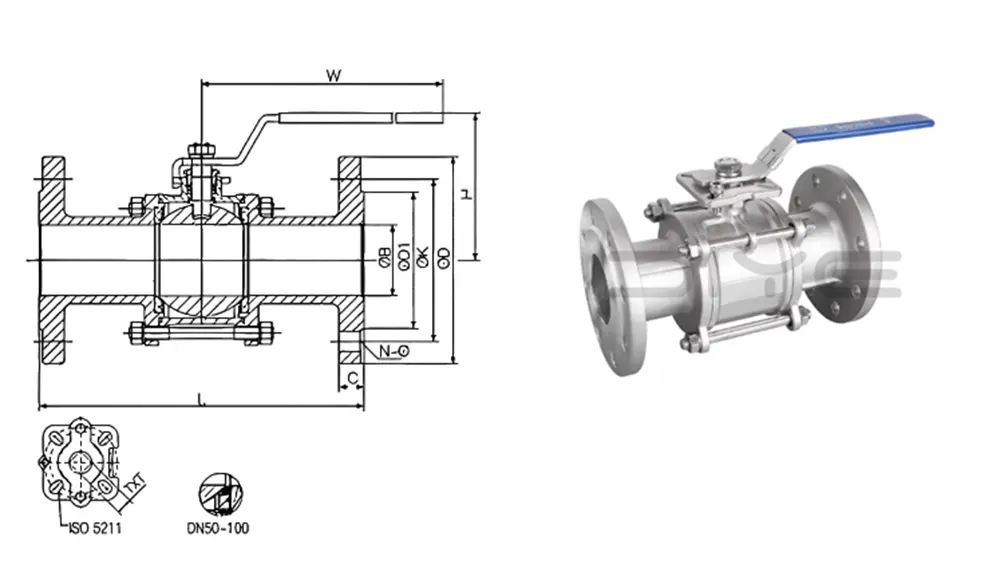

Teknik Parametreler

Destek ve Özelleştirme Hizmetleri

1. Tek Noktadan Tedarik: Eksiksiz bir vana, aktüatör, flanş, conta ve cıvata seti sağlayarak yurt dışı tedarik ve kurulum süreçlerini basitleştirir.

2. Esnek Özelleştirme: Çeşitli proje ihtiyaçlarını tek seferde karşılamak için diş standartlarını (NPT/BSP/G/BSPT vb.), basınç değerlerini, malzeme seçimini, contaları, standart dışı boyutları, özel arayüzleri, platform değişikliklerini, görünüm baskısını, logo özelleştirmesini vb. ayarlayabiliriz.

SSS

S: 3PC flanşlı küresel vanalar için sızdırmazlık malzemesi nasıl seçilir?

C: 1. PTFE (F4): Genel amaçlı yumuşak conta, çalışma sıcaklığı -20°C ile 200°C arası, mükemmel sızdırmazlık performansı ve korozyon direncine sahiptir.

2. Güçlendirilmiş PTFE: Daha yüksek sıcaklık uygulamaları için uygundur (≤250°C).

3. Metal Conta (Sert Conta): Yüksek sıcaklık (≤600°C), yüksek basınç ve partikül içeren ortamlar için tasarlanmıştır.

S: 3PC flanşlı küresel vanalar için contaların değiştirilme döngüsü nedir?

A: 1. Yumuşak Conta (PTFE): Uygun çalışma koşulları altında 1-2 yıl; Aşındırıcı veya yüksek sıcaklıktaki çalışma koşullarında bu süre 3-6 aya kısaltılmıştır.

2. Metal Conta: Gerçek aşınma koşullarına bağlı olarak 3-5 yıl.
